Proizvajalec: Slika za proizvajalca HAIMER

Trn vpenjalni nakrčni DIN69871 AD/AF 242725

Skupna šifra: 242725

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne	Ne	SK40	10.0	130.00	3	3	9.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne	Ne	SK40	10.0	130.00	4	4	12.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne	Ne	SK40	10.0	130.00	5	5	15.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	27	27	21.0	130.00	6	6	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	27	27	21.0	130.00	8	8	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	32	32	24.0	130.00	10	10	42.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	32	32	24.0	130.00	12	12	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	34	34	27.0	130.00	14	14	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	34	34	27.0	130.00	16	16	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	42	42	33.0	130.00	18	18	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	42	42	33.0	130.00	20	20	52.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	53	53	44.0	130.00	25	25	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne	Ne	SK40	53	53	44.0	130.00	32	32	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	27	27	21.0	130.00	6	6	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	27	27	21.0	130.00	8	8	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	32	32	24.0	130.00	10	10	42.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	32	32	24.0	130.00	12	12	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	34	34	27.0	130.00	14	14	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	34	34	27.0	130.00	16	16	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	42	42	33.0	130.00	18	18	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	42	42	33.0	130.00	20	20	52.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	53	53	44.0	130.00	25	25	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	53	53	44.0	130.00	32	32	58.00	HAIMER

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

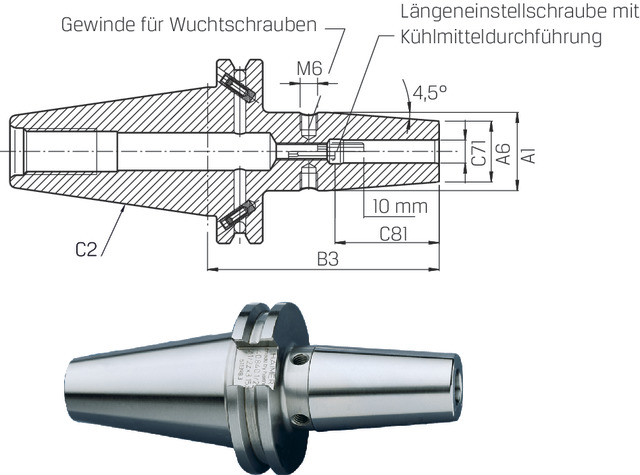

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.

Mit Steilkegel ISO 7388-1:
- Form AD: zentrale Kühlmittelzufuhr
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle im Bund
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Feinwuchten mit Wuchtschrauben
- Rundlaufgenauigkeit < 3 µm

Lieferung:
Mit Längeneinstellschraube.

Hinweis:
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben, ohne Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- passendes Zubehör finden Sie ab Seite 24/???

Specifikacije

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	*	[A1] Zunanji premer vpenjala 1 mm	A1 mm	Znamka
DIN 69871	AD/B	25000	Ne	Ne	SK40, SK50	10.0, 21.0, 24.0, 27.0, 33.0, 44.0	130.00	3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 25, 32	3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 25, 32	9.00, 12.00, 15.00, 36.00, 42.00, 47.00, 50.00, 52.00, 58.00		27, 32, 34, 42, 53	27, 32, 34, 42, 53	HAIMER

Izberite različico

Išči:

[C2] Velikost vpenjala:

[C81] Dolžina vpenjanja, max. Mm:

[C71] Zunanji premer vpenjala mm:

C71 Zunanji premer vpenjala mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[A6] Premer preloma:

Šifra	Naziv	[C2] Velikost vpenjala	[C81] Dolžina vpenjanja, max. Mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma
242725 40/03	Schrumpffutter ZG130 ISO 7388-1 AD/AF 40x03 HAIMER	SK40	9.00	3	3	/	/	10.0
242725 40/04	Schrumpffutter ZG130 ISO 7388-1 AD/AF 40x04 HAIMER	SK40	12.00	4	4	/	/	10.0
242725 40/05	Schrumpffutter ZG130 ISO 7388-1 AD/AF 40x05 HAIMER	SK40	15.00	5	5	/	/	10.0
242725 40/06	TRN VPENJALNI NAKRČNI DIN69871 SK40/6x130mm	SK40	36.00	6	6	27	27	21.0
242725 40/08	TRN VPENJALNI NAKRČNI DIN69871 SK40/x130mm HAIMER	SK40	36.00	8	8	27	27	21.0
242725 40/10	TRN VPENJALNI NAKRČNI DIN69871 SK40/10x130mm HAIMER	SK40	42.00	10	10	32	32	24.0
242725 40/12	TRN VPENJALNI NAKRČNI DIN69871 SK40/12x130mm HAIMER	SK40	47.00	12	12	32	32	24.0
242725 40/14	Schrumpffutter ZG130 ISO 7388-1 AD/AF 40x14 HAIMER	SK40	47.00	14	14	34	34	27.0
242725 40/16	TRN VPENJALNI NAKRČNI DIN69871 SK40/16x130mm HAIMER	SK40	50.00	16	16	34	34	27.0
242725 40/18	Schrumpffutter ZG130 ISO 7388-1 AD/AF 40x18 HAIMER	SK40	50.00	18	18	42	42	33.0
