Proizvajalec: Slika za proizvajalca JBO

Rezilo navojno DIN22568 UNF HSS - 140480

Skupna šifra: 140480

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 10	32	20	7	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 12	28	20	7	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 1/4	28	20	7	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 5/16	24	25	9	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 3/8	24	30	11	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 7/16	20	30	11	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 1/2	20	38	10	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 9/16	18	38	10	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 5/8	18	45	14	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 3/4	16	45	14	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 7/8	14	55	16	JBO	UNF	HSS	rechts

Področje uporabe (obdelovani material)	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Vrsta navoja	Material	Smer rezanja
P (Stahl - Stahlgusss)	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	2A	UNF 1	12	55	16	JBO	UNF	HSS	rechts

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

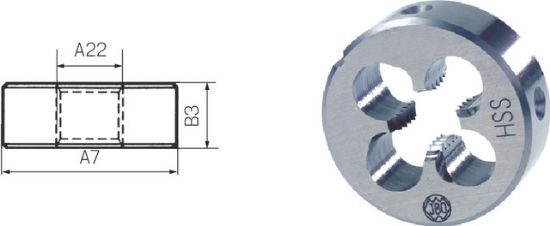

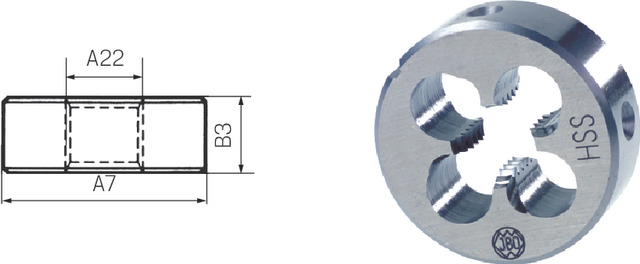

Ausführung:
- Form B geschlossen
- mit Schälanschnitt
- Toleranzfeld 2A

Verwendung:
Für Hand- und Maschinengebrauch, zur Bearbeitung von Stahl bis ca. 800 N/mm² sowie unterschiedlichster Werkstoffe.
Der Schälanschnitt bewirkt ein freies Abfließen der Späne nach vorne und eine Verringerung des Schnittmomentes. Spänestauungen in den Spanlöchern werden vermieden. Dadurch wird eine verbesserte Oberflächengüte bei den geschnittenen Gewinden und eine höhere Standzeit erreicht. Alle auf Maschinen eingesetzte Schneideisen müssen daher mit Schälanschnitt ausgestattet sein.

Področje uporabe (obdelovani material)	P (Stahl - Stahlgusss)
Standard navoja	ASME B1.1
Standard navojnega rezila	EN 22568
Bočni kot	60
Oblika	B
Lapano/polirano	Ne
Kvaliteta površine	HSS
Luščeno	Da
Tolerančno območje	2A
[A21] Nazivni premer navoja v colah	UNF 10, UNF 12, UNF 1/4, UNF 5/16, UNF 3/8, UNF 7/16, UNF 1/2, UNF 9/16, UNF 5/8, UNF 3/4, UNF 7/8, UNF 1
[A3] Korak navoja v mm	32, 28, 24, 20, 18, 16, 14, 12
[A7] Premer stebla v mm	20, 25, 30, 38, 45, 55
[B3/B4/B5] Skupna dolžina v mm	7, 9, 11, 10, 14, 16
Znamka	JBO
Material	HSS
Vrsta navoja	UNF
Smer rezanja	rechts

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[A3] Korak navoja v mm:

[A21] Nazivni premer navoja v colah:

[A7] Premer stebla v mm:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[A3] Korak navoja v mm	[A21] Nazivni premer navoja v colah	[A7] Premer stebla v mm	Cena	V košarico
140480 1-12	Schneideisen HSS EN 22568/B UNF 1-12 JBO	16	12	UNF 1	55	Redna cena: 74,89 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
140480 10-32	Schneideisen HSS EN 22568/B UNF 10-32 JBO	7	32	UNF 10	20	Redna cena: 24,01 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
140480 12-28	Schneideisen HSS EN 22568/B UNF 12-28 JBO	7	28	UNF 12	20	Redna cena: 30,28 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
140480 1/2-20	REZILO NAVOJNO DIN22568 UNF 1/2-20 HSS	10	20	UNF 1/2	38	Redna cena: 39,45 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
140480 1/4-28	REZILO NAVOJNO DIN22568 UNF 1/4-28 HSS	7	28	UNF 1/4	20	Redna cena: 23,39 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
140480 3/4-16	REZILO NAVOJNO DIN22568 UNF 3/4-16 HSS	14	16	UNF 3/4	45	Redna cena: 52,09 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
140480 3/8-24	REZILO NAVOJNO DIN22568 UNF 3/8-24 HSS	11	24	UNF 3/8	30	Redna cena: 31,23 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
140480 5/8-18	REZILO NAVOJNO DIN22568 UNF 5/8-18 HSS	14	18	UNF 5/8	45	Redna cena: 52,09 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
140480 5/16-24	Schneideisen HSS EN 22568/B UNF5/16-24 JBO	9	24	UNF 5/16	25	Redna cena: 26,62 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
140480 7/16-20	REZILO NAVOJNO DIN22568 UNF 7/16-20 HSS	11	20	UNF 7/16	30	Redna cena: 32,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
