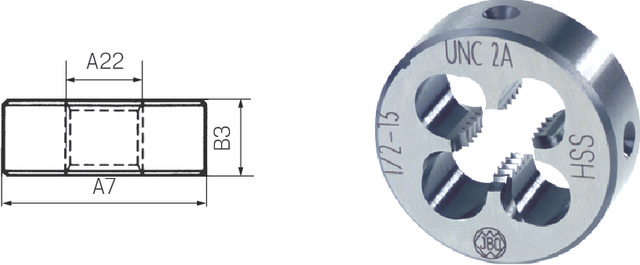

Rezilo navojno DIN22568 UNC HSS 2A - 140450

Skupna šifra: 140450

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 4	40	16	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 5	40	20	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 6	32	20	7	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 8	32	20	7	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 10	24	20	7	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 12	24	20	7	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 1/4	20	20	7	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 5/16	18	25	9	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 3/8	16	30	11	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 7/16	14	30	11	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 1/2	13	38	14	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 5/8	11	45	18	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 3/4	10	45	18	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 1	8	55	22	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 1.1/4	7	65	25	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 1.1/2	6	75	30	JBO	HSS

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- Form B geschlossen
- mit Schälanschnitt ab 5-40
- Toleranzfeld 2A

Verwendung:
Für Hand- und Maschinengebrauch, zur Bearbeitung von Stahl bis ca. 800 N/mm² sowie unterschiedlichster Werkstoffe
Der Schälanschnitt bewirkt ein freies Abfließen der Späne nach vorne und eine Verringerung des Schnittmomentes. Spänestauungen in den Spanlöchern werden vermieden. Dadurch wird eine verbesserte Oberflächengüte bei den geschnittenen Gewinden und eine höhere Standzeit erreicht. Alle auf Maschinen eingesetzte Schneideisen müssen daher mit Schälanschnitt ausgestattet sein.

Specifikacije

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	UNC	ASME B1.1	EN 22568	60	B	Ne	HSS	Da	rechts	2A	UNC 4, UNC 5, UNC 6, UNC 8, UNC 10, UNC 12, UNC 1/4, UNC 5/16, UNC 3/8, UNC 7/16, UNC 1/2, UNC 5/8, UNC 3/4, UNC 1, UNC 1.1/4, UNC 1.1/2	40, 32, 24, 20, 18, 16, 14, 13, 11, 10, 8, 7, 6	16, 20, 25, 30, 38, 45, 55, 65, 75	5, 7, 9, 11, 14, 18, 22, 25, 30	JBO	HSS

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[A3] Korak navoja v mm:

[A21] Nazivni premer navoja v colah:

[A7] Premer stebla v mm:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[A3] Korak navoja v mm	[A21] Nazivni premer navoja v colah	[A7] Premer stebla v mm
140450 1-8	Schneideisen HSS EN 22568/B UNC 1- 8 JBO	22	8	UNC 1	55
140450 4-40	Schneideisen HSS EN 22568/B UNC 4-40 JBO	5	40	UNC 4	16
140450 10-24	Schneideisen HSS EN 22568/B UNC 10-24 JBO	7	24	UNC 10	20
140450 12-24	Schneideisen HSS EN 22568/B UNC 12-24 JBO	7	24	UNC 12	20
140450 1/2-13	REZILO NAVOJNO DIN22568 UNC 1/2-13 HSS 2A	14	13	UNC 1/2	38
140450 1/4-20	REZILO NAVOJNO DIN22568 UNC 1/4-20 HSS 2A	7	20	UNC 1/4	20
140450 3/4-10	REZILO NAVOJNO DIN22568 UNC 3/4-10 HSS 2A	18	10	UNC 3/4	45
140450 3/8-16	REZILO NAVOJNO DIN22568 UNC 3/8-16 HSS 2A	11	16	UNC 3/8	30
140450 1.1/2-6	Schneideisen HSS EN 22568/B UNC11/2- 6 JBO	30	6	UNC 1.1/2	75
140450 1.1/4-7	Schneideisen HSS EN 22568/B UNC11/4- 7 JBO	25	7	UNC 1.1/4	65
