Proizvajalec: Slika za proizvajalca JBO

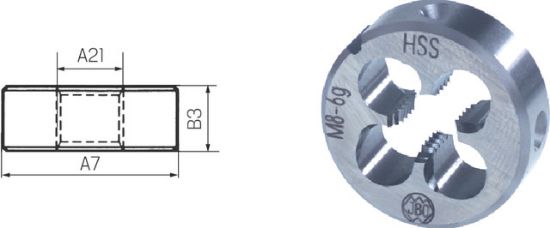

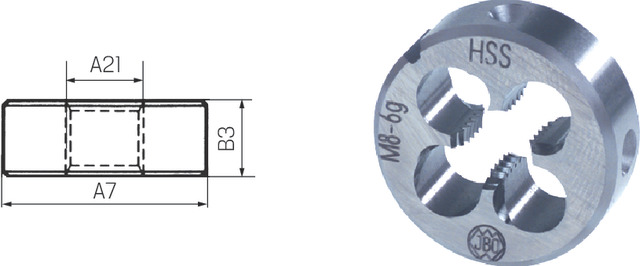

Rezilo navojno DIN EN22568 HSS 140000

Skupna šifra: 140000

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M1	0.25	16	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M1,2	0.25	16	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M1,4	0.3	16	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M1,6	0.35	16	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M1,7	0.35	16	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M2	0.4	16	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M2,3	0.4	16	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M2,5	0.45	16	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M2,6	0.45	16	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M3	0.5	20	5	JBO	HSS

Zaloga	Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
DA	P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M3,5	0.6	20	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M4	0.7	20	5	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M5	0.8	20	7	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M6	1	20	7	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M7	1	25	9	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M8	1.25	25	9	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M9	1.25	25	9	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M10	1.5	30	11	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M11	1.5	30	11	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M12	1.75	38	14	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M14	2	38	14	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M16	2	45	18	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M18	2.5	45	18	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M20	2.5	45	18	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M22	2.5	55	22	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M24	3	55	22	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M27	3	65	25	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M30	3.5	65	25	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M33	3.5	65	25	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M36	4	65	25	JBO	HSS

Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Znamka	Material
P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M42	4.5	75	30	JBO	HSS

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- Form B geschlossen
- mit Schälanschnitt ab M3
- ≤ M1,4 Tol.6h

Verwendung:
Für Hand- und Maschinengebrauch, zur Bearbeitung von Stahl bis ca. 800 N/mm² sowie unterschiedlichster Werkstoffe. Der Schälanschnitt bewirkt ein freies Abfließen der Späne nach vorne und eine Verringerung des Schnittmomentes. Spänestauungen in den Spanlöchern werden vermieden. Dadurch wird eine verbesserte Oberflächengüte bei den geschnittenen Gewinden und eine höhere Standzeit erreicht. Alle auf Maschinen eingesetzte Schneideisen müssen daher mit Schälanschnitt ausgestattet sein.

Specifikacije

Zaloga	Področje uporabe (obdelovani material)	Vrsta navoja	Standard navoja	Standard navojnega rezila	Bočni kot	Oblika	Lapano/polirano	Kvaliteta površine	Luščeno	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm	[B3/B4/B5] Skupna dolžina v mm	Material	Znamka
DA	P (Stahl - Stahlgusss)	M	DIN 13	EN 22568	60	B	Ne	HSS	Da	rechts	6g	M1, M1,2, M1,4, M1,6, M1,7, M2, M2,3, M2,5, M2,6, M3, M3,5, M4, M5, M6, M7, M8, M9, M10, M11, M12, M14, M16, M18, M20, M22, M24, M27, M30, M33, M36, M42	0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.8, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5	16, 20, 25, 30, 38, 45, 55, 65, 75	5, 7, 9, 11, 14, 18, 22, 25, 30	HSS	JBO

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[A21] Nazivni premer metričnega navoja:

[A3] Korak navoja v mm:

[A7] Premer stebla v mm:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	[A7] Premer stebla v mm
140000 M10	REZILO NAVOJNO DINEN22568 M10 HSS	11	M10	1.5	30
140000 M11	Schneideisen HSS EN 22568/B M 11 x1,50 JBO	11	M11	1.5	30
140000 M12	REZILO NAVOJNO DINEN22568 M12 HSS	14	M12	1.75	38
140000 M14	REZILO NAVOJNO DINEN22568 M14 HSS	14	M14	2	38
140000 M16	REZILO NAVOJNO DINEN22568 M16 HSS	18	M16	2	45
140000 M1,2	REZILO NAVOJNO DINEN22568 M1,2 HSS	5	M1,2	0.25	16
140000 M1,4	Schneideisen HSS EN 22568/B M 1,4x0,30 JBO	5	M1,4	0.3	16
140000 M1,6	REZILO NAVOJNO DINEN22568 M1,6 HSS	5	M1,6	0.35	16
140000 M1,7	REZILO NAVOJNO DINEN22568 M1,7 HSS	5	M1,7	0.35	16
140000 M1	Schneideisen HSS EN 22568/B M 1 x0,25 JBO	5	M1	0.25	16
