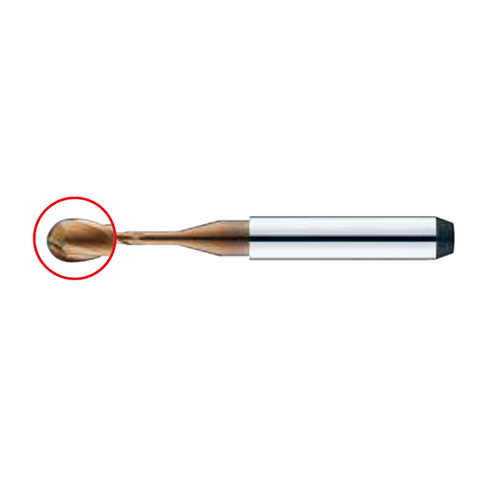

REZKAR PALIČNI 2ZIRT

2-rezilni krogelni rezkarji 2ZIRT, JJTOOLS – za obdelavo titana in kobalt-kroma

2-rezilni krogelni rezkarji serije 2ZIRT podjetja JJTOOLS so namenjeni CAD/CAM obdelavi titana in kobalt-kromovih zlitin na rezkalnih strojih M1. Namenjeni so predvsem obdelavi diskov in abutmentov, kjer je pomembna izbira ustreznega radija, dolžine rezanja, učinkovite dolžine in premera stebla. Izdelani so iz karbidne trdine (WC) in imajo TiSiN premaz, ki je namenjen obdelavi zahtevnejših kovinskih materialov.

Blagovna znamka in šifra izdelka

Blagovna znamka: JJTOOLS.
Model / skupina izdelkov: 2ZIRT.
Izvedba: 2-rezilni krogelni rezkarji s TiSiN premazom za obdelavo titana in kobalt-kroma.

Opis skupine in uporaba

Pri obdelavi titana in kobalt-kromovih zlitin je pomembno, da rezkar uskladite z obdelovanim materialom, zahtevano geometrijo, strojem in strategijo rezkanja. Neustrezen izbor radija, dolžine rezanja, učinkovite dolžine ali premera stebla lahko vpliva na stabilnost obdelave, obrabo orodja in kakovost obdelane površine.

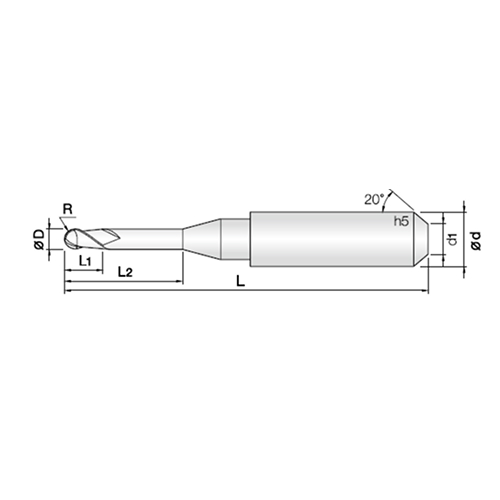

Serija 2ZIRT je 2-rezilna izvedba s krogelno geometrijo in TiSiN premazom. Primerna je za obdelavo kontur, zaobljenih prehodov, 3D površin in drugih oblikovno zahtevnejših detajlov pri obdelavi titana in kobalt-kroma. Izvedbe so navedene za uporabo v strojih M1. Pri izbiri ustrezne izvedbe preverite predvsem radij R, premer D, dolžino rezanja L1, učinkovito dolžino L2, skupno dolžino L, premer vratu d1 ter premer stebla d.

Ključne prednosti

- Za titan in kobalt-krom – rezkarji so namenjeni obdelavi diskov, abutmentov in podobnih komponent iz zahtevnejših kovinskih materialov.
- TiSiN premaz – premaz je namenjen obdelavi materialov, kjer sta pomembni odpornost proti obrabi in stabilnost rezalnega roba.
- Prilagojeno strojem M1 – izvedbe so navedene za uporabo v CAD/CAM rezkalnih strojih M1.

Tehnični podatki

Model / skupina: 2ZIRT.
Proizvajalec: JJTOOLS.
Združljivi stroji: M1.
Tip orodja: 2-rezilni krogelni rezkar z rebrasto geometrijo za CAD/CAM obdelavo.
Material orodja: karbidna trdina (WC).
Premaz: TiSiN premaz.
Obdelovalni materiali: titan in kobalt-kromove zlitine.
Tipična uporaba: obdelava diskov, abutmentov, kontur, zaobljenih prehodov in 3D površin.
Število rezil: 2.
Vijačni kot: 30°.
Toleranca radija R: ±0,01 mm.
Toleranca premera D: +0 / −0,01 mm.
Razpon radijev R: R 1,0 do R 1,5 mm.
Razpon premerov D: Ø 2,0 do Ø 3,0 mm.
Dolžina rezanja L1: 3 do 4 mm, odvisno od izvedbe.
Učinkovita dolžina L2: 18 mm.
Skupna dolžina L: 50 mm.
Premer vratu d1: Ø 4,2 mm.
Premer stebla d: Ø 6 mm.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri rezkarjev 2ZIRT je, da radij in premer rezkarja uskladite z geometrijo obdelovanca ter zahtevano strategijo rezkanja. Serija vključuje izvedbi z radijem R 1,0 mm in R 1,5 mm, zato je izbira odvisna predvsem od velikosti obdelovanih kontur, prehodov in zahtevane obdelane površine.

Pri obdelavi titana in kobalt-kroma preverite predvsem združljivost z rezkalnim strojem M1, pravilen premer stebla Ø 6 mm, stabilno vpenjanje in priporočene rezalne pogoje. Za zanesljiv proces je pomembno, da izbrano izvedbo prilagodite materialu, geometriji obdelovanca, strategiji rezkanja in zahtevani kakovosti površine.
