Matica-T romboidna 297650

Skupna šifra: 297650
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

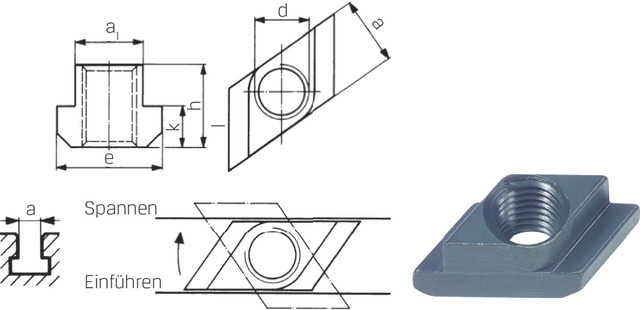

Ausführung:
- vergütet, mit Innengewinde
- durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508

Verwendung:
- von oben einsetzbar
- bei langen T-Nuten, oder wenn das seitliche Einführen von Spannschrauben oder Nutensteinen nicht möglich ist
Specifikacije
Vpenjalni kvadrat nav. svedra (a) v mm h mm. a<sub>1</sub> mm e mm K mm Razred trdnosti Znamka
12, 14, 16, 18, 20, 22, 28 14, 16, 18, 20, 24, 28, 36 11,7, 13,7, 15,7, 17,7, 19,7, 21,7, 27,7 18, 22, 25, 28, 32, 35, 44 7, 8, 9, 10, 12, 14, 18 8, 6 AMF

Izberite različico

Vpenjalni kvadrat nav. svedra (a) v mm:
K mm:
h mm.:
a1 mm:
e mm:
Razred trdnosti:
Slika Šifra Naziv Vpenjalni kvadrat nav. svedra (a) v mm K mm h mm. a1 mm e mm Razred trdnosti
297650 12/M10 T-Nutenstein-Rhombus Nr. 510 12-M10 AMF 12 7 14 11,7 18 8
297650 14/M12 MATICA-T 14/M12 ROMBOIDNA 14 8 16 13,7 22 8
297650 16/M14 MATICA-T 16/M14 ROMBOIDNA 16 9 18 15,7 25 6
297650 18/M16 MATICA-T 18/M16 ROMBOIDNA 18 10 20 17,7 28 6
297650 20/M18 T-Nutenstein-Rhombus Nr. 510 20-M18 AMF 20 12 24 19,7 32 6
297650 22/M20 MATICA-T 22/M20 ROMBOIDNA 22 14 28 21,7 35 6
297650 28/M24 MATICA-T 28/M24 ROMBOIDNA 28 18 36 27,7 44 6
