Matica za T UTOR - dolga 297600

Skupna šifra: 297600
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija
Ausführung:
Vergütet, mit Innengewinde, Festigkeitsklasse 10.

Verwendung:
Geeignet zur Schonung der Maschinentisch-Nute an Präzisionsmaschinen.
Specifikacije

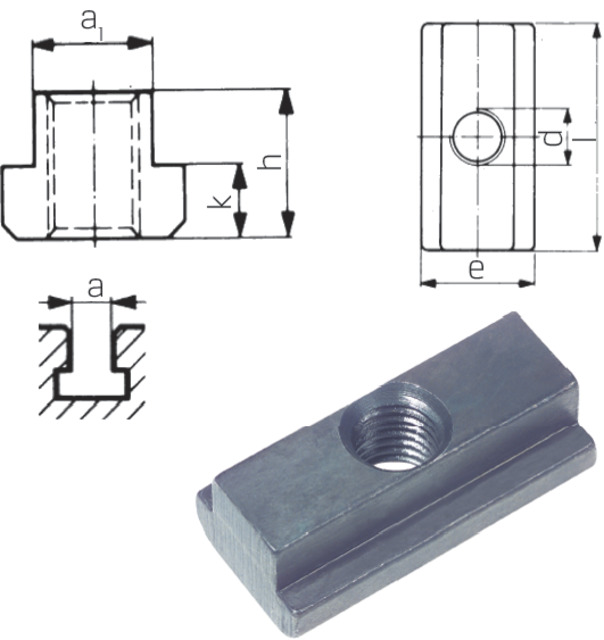

Vpenjalni kvadrat nav. svedra (a) v mm h mm. a<sub>1</sub> mm e mm K mm l mm. Znamka
8, 10, 12, 14, 16, 18, 20, 22, 28, 36 10, 12, 14, 16, 18, 20, 24, 28, 36, 44 7,7, 9,7, 11,7, 13,7, 15,7, 17,7, 19,7, 21,7, 27,7, 35,6 13, 15, 18, 22, 25, 28, 32, 35, 44, 54 6, 7, 8, 9, 10, 12, 14, 18, 22 26, 30, 36, 44, 50, 56, 64, 70, 88, 108 AMF

Izberite različico

Vpenjalni kvadrat nav. svedra (a) v mm:
K mm:
h mm.:
a1 mm:
e mm:
l mm.:
Slika Šifra Naziv Vpenjalni kvadrat nav. svedra (a) v mm K mm h mm. a1 mm e mm l mm.
297600 8/M6 T-Nutensteine, lang DIN 508L 8-M 6x 26 AMF 8 6 10 7,7 13 26
297600 10/M8 T-Nutensteine, lang DIN 508L 10-M 8x 30 AMF 10 6 12 9,7 15 30
297600 12/M10 MATICA ZA T UTOR 12/M10 - dolga 12 7 14 11,7 18 36
297600 14/M12 MATICA ZA T UTOR 12/M14 - dolga 14 8 16 13,7 22 44
297600 16/M14 MATICA ZA T UTOR 16/M14 - dolga 16 9 18 15,7 25 50
297600 18/M16 MATICA ZA T UTOR 18/M16 - dolga 18 10 20 17,7 28 56
297600 20/M18 T-Nutensteine, lang DIN 508L 20-M18x 64 AMF 20 12 24 19,7 32 64
297600 22/M20 T-Nutensteine, lang DIN 508L 22-M20x 70 AMF 22 14 28 21,7 35 70
297600 28/M24 MATICA ZA T UTOR 28/M24 - dolga 28 18 36 27,7 44 88
297600 36/M30 T-Nutensteine, lang DIN 508L 36-M30x108 AMF 36 22 44 35,6 54 108
