Proizvajalec: Slika za proizvajalca PREMUS

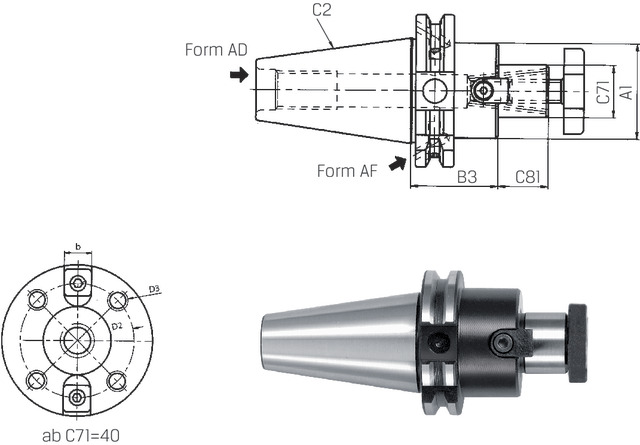

Trn za rezkalno glavo-kratek DIN69871 AD/B 240632

Skupna šifra: 240632

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	38	38	45.00	16	16	17.00	Premus

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	48	48	45.00	22	22	19.00	Premus

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	58	58	50.00	27	27	21.00	Premus

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	78	78	55.00	32	32	24.00	Premus

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	88	88	55.00	40	40	27.00	Premus

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	38	38	45.00	16	16	17.00	Premus

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da	*	Da	SK50	48	48	45.00	22	22	19.00	Premus

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da	*	Da	SK50	58	58	45.00	27	27	21.00	Premus

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	78	78	50.00	32	32	24.00	Premus

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	88	88	55.00	40	40	27.00	Premus

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	120	120	70.00	50	50	30.00	Premus

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- aus Einsatzstahl, alle Funktionsflächen geschliffen
- Zugfestigkeit im Kern von mindestens 800 N/mm², gehärtet (min. HRC 56)
- mit Mitnehmersteinen und vergrößerter Auflagefläche
- Kegelgenauigkeit min. AT 3
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
- Kühlmittel-Austrittsbohrungen an der Stirnseite (nicht bei 240610+240611)

Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Lieferung:
Komplett mit angeschraubten Mitnehmersteinen und Fräseranzugsschraube.
Ab C71 = 40 mm zusätzlich mit 4 Gewindebohrungen nach DIN 2079.

Hinweis:
- passendes Zubehör finden Sie auf Seite 24/???
- *auch für ANSI-CAT geeignet

Specifikacije

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da	, *	Ne, Da	SK40, SK50	38, 48, 58, 78, 88, 120	38, 48, 58, 78, 88, 120	45.00, 50.00, 55.00, 70.00	16, 22, 27, 32, 40, 50	16, 22, 27, 32, 40, 50	17.00, 19.00, 21.00, 24.00, 27.00, 30.00	Premus

Izberite različico

Išči:

[C2] Velikost vpenjala:

[B3] Uporabna rezna dolžina v mm:

[C81] Dolžina vpenjanja, max. Mm:

[C71] Zunanji premer vpenjala mm:

C71 Zunanji premer vpenjala mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

Primerno za ANSI-CAT:

Šifra	Naziv	[C2] Velikost vpenjala	[B3] Uporabna rezna dolžina v mm	[C81] Dolžina vpenjanja, max. Mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	*	Primerno za ANSI-CAT
240632 40X16	TRN ZA REZKALNO GLAVO-KRATEK DIN69871AD/B SK40x16mm,L=45mm	SK40	45.00	17.00	16	16	38	38		Ne
240632 40X22	TRN ZA REZKALNO GLAVO-KRATEK DIN69871AD/B SK40x22mm,L=45mm	SK40	45.00	19.00	22	22	48	48		Ne
240632 40X27	TRN ZA REZKALNO GLAVO-KRATEK DIN69871AD/B SK40x27mm,L=50mm	SK40	50.00	21.00	27	27	58	58		Ne
240632 40X32	TRN ZA REZKALNO GLAVO-KRATEK DIN69871AD/B SK40x32mm,L=55mm	SK40	55.00	24.00	32	32	78	78		Ne
240632 40X40	Messerkopfaufnahme kurz KKB ISO 7388-1 AD/AF 40x40 PREMUS	SK40	55.00	27.00	40	40	88	88		Ne
240632 50X16	TRN ZA REZKALNO GLAVO-KRATEK DIN69871AD/B SK50x16mm,L=35mm	SK50	45.00	17.00	16	16	38	38		Ne
240632 50X22	TRN ZA REZKALNO GLAVO-KRATEK DIN69871AD/B SK50x22mm,L=45mm	SK50	45.00	19.00	22	22	48	48	*	Da
240632 50X27	TRN ZA REZKALNO GLAVO-KRATEK DIN69871AD/B SK50x27mm,L=45mm	SK50	45.00	21.00	27	27	58	58	*	Da
240632 50X32	TRN ZA REZKALNO GLAVO-KRATEK DIN69871AD/B SK50x32mm,L=50mm	SK50	50.00	24.00	32	32	78	78		Ne
240632 50X40	TRN ZA REZKALNO GLAVO-KRATEK DIN69871AD/B SK50x40mm,L=55mm	SK50	55.00	27.00	40	40	88	88		Ne
