Mehke zgornje vpenjalne čeljusti SWB, ravne, jeklene – SCHUNK

Mehke zgornje vpenjalne čeljusti SWB dobavitelja SCHUNK so namenjene natančnemu in prilagodljivemu vpenjanju obdelovancev v stružnih vpenjalnih glavah. Izdelane so iz kakovostnega jekla 15MnCr5, primernega za cementiranje, in omogočajo individualno obdelavo vpenjalnih površin glede na obliko ter premer obdelovanca. Zaradi ravne izvedbe, natančno brušenega ozobljenja in različnih dimenzijskih različic so primerne za profesionalno uporabo v CNC proizvodnji, orodjarnah in kovinskopredelovalni industriji.

Blagovna znamka in šifra izdelka

Dobavitelj: SCHUNK.
Model / skupina izdelkov: SWB.
Tip izdelka: mehke zgornje vpenjalne čeljusti.
Izvedba: ravne jeklene vpenjalne čeljusti.
Material: jeklo 15MnCr5, primerno za cementiranje.

Opis skupine in uporaba

Mehke zgornje vpenjalne čeljusti SCHUNK SWB so zasnovane za uporabo v stružnih vpenjalnih glavah, kjer je potrebno vpenjalno površino prilagoditi dimenzijam in obliki obdelovanca. Zaradi možnosti naknadne mehanske obdelave jih je mogoče natančno postružiti na želeni vpenjalni premer, kar omogoča boljše prileganje obdelovancu, stabilnejše vpetje in visoko ponovljivost pri obdelavi.

Čeljusti so izdelane iz jekla 15MnCr5, primernega za cementiranje, kar omogoča nadaljnjo obdelavo glede na posebne zahteve vpenjanja. Ravna izvedba zagotavlja široko uporabnost pri različnih stružnih postopkih, od posameznih obdelovancev do ponavljajoče se serijske proizvodnje.

Natančno brušeno ozobljenje omogoča dobro prileganje na kompatibilne osnovne čeljusti vpenjalne glave. Visoka natančnost prileganja zmanjšuje obrabo osnovnih čeljusti in prispeva k daljši življenjski dobi celotnega vpenjalnega sistema. Model SWB vključuje različne dimenzijske izvedbe, zato omogoča izbiro čeljusti glede na velikost vpenjalne glave, zahtevani vpenjalni premer in vrsto obdelovalne naloge.

Ključne prednosti

- Mehka jeklena izvedba – omogoča naknadno obdelavo in prilagoditev vpenjalnih površin.
- Jeklo 15MnCr5 – kakovosten material, primeren za mehansko obdelavo in cementiranje.
- Natančno brušeno ozobljenje – zagotavlja dobro prileganje in zmanjšuje obrabo osnovnih čeljusti.
- Individualna prilagoditev – možnost struženja vpenjalnih površin na zahtevani premer obdelovanca.
- Ravna izvedba – univerzalna uporaba pri različnih postopkih struženja.
- Različne dimenzijske izvedbe – možnost izbire ustreznih čeljusti za različne vpenjalne glave.
- Možnost posebnih predelav – prilagoditev oblike, zmanjšanje mase ali izdelava poševnih vpenjalnih površin.
- Dolga življenjska doba – kakovost materiala in natančno prileganje prispevata k zanesljivemu delovanju vpenjalnega sistema.

Tehnični podatki

Dobavitelj: SCHUNK.
Model / skupina: SWB.
Tip izdelka: mehke zgornje vpenjalne čeljusti.
Izvedba: ravne.
Material: jeklo 15MnCr5.
Toplotna obdelava: material primeren za cementiranje.
Ozobljenje: natančno brušeno.
Vpenjalna površina: obdelovalna, prilagodljiva zahtevanemu vpenjalnemu premeru.
Možnost obdelave: struženje, rezkanje in individualna prilagoditev vpenjalne geometrije.
Možnost posebnih predelav: zmanjšanje mase in izdelava poševnih vpenjalnih površin.
Dimenzije: različne izvedbe glede na izbrano različico.
Standardna dobavna enota: komplet 3 čeljusti za tričeljustno vpenjalno glavo.
Posebne dobavne izvedbe: kompleti 2 čeljusti za dvoročeljustne glave 2 SWK in 2 SWKK ter kompleti 4 čeljusti pri izvedbi SWB/4 za štiričeljustne glave.
Področje uporabe: stružne vpenjalne glave, CNC struženje, individualne vpenjalne rešitve in precizna obdelava.

Lastnosti in področja uporabe

Lastnosti:
Mehke zgornje vpenjalne čeljusti SCHUNK SWB združujejo kakovostno jekleno konstrukcijo, natančno brušeno ozobljenje in možnost individualne obdelave vpenjalnih površin. Izdelane so iz jekla 15MnCr5, ki omogoča prilagoditev čeljusti zahtevam posameznega obdelovanca in je primerno za cementiranje. Vpenjalno površino je mogoče postružiti na želeni premer ali izdelati posebno obliko, kar omogoča natančnejše prileganje in stabilnejše vpenjanje. Natančno brušeno ozobljenje prispeva k dobremu prenosu vpenjalnih sil ter zmanjšuje obrabo osnovnih čeljusti. Različne dimenzijske izvedbe omogočajo uporabo v različnih vpenjalnih sistemih, kjer sta pomembni natančnost in ponovljivost obdelave.

Uporaba:
Model SWB je primeren za CNC stružnice, klasične stružnice, orodjarne, serijsko proizvodnjo in splošno kovinskopredelovalno industrijo. Uporablja se za vpenjanje okroglih, profilnih in drugih obdelovancev, pri katerih je potrebna individualna prilagoditev vpenjalne površine. Posebej uporaben je pri natančnem struženju, obdelavi tankostenskih ali oblikovno zahtevnejših obdelovancev ter pri proizvodnih procesih, kjer je pomembno zmanjšati možnost poškodb vpenjalne površine obdelovanca. Zaradi možnosti prilagoditve vpenjalnega premera je primeren tudi za ponavljajoče se serije, kjer se zahteva stabilno in ponovljivo vpetje.

Kaj je pri izbiri pomembno

Pri izbiri mehkih zgornjih vpenjalnih čeljusti je pomembno preveriti tip in velikost stružne vpenjalne glave, dimenzije osnovnih čeljusti, profil ozobljenja, način pritrditve in zahtevani vpenjalni premer. Model SWB vključuje več dimenzijskih različic, zato je treba pred naročilom preveriti ustreznost izbrane izvedbe glede na obstoječi vpenjalni sistem.

Pomembna je tudi izbira ustrezne višine, širine in dolžine čeljusti glede na obliko ter maso obdelovanca. Pri daljših ali težjih čeljustih je treba upoštevati vpliv mase na centrifugalne sile in dovoljene vrtljaje vpenjalne glave.

Za optimalno natančnost je priporočljivo vpenjalne površine obdelati neposredno na vpenjalni glavi v ustrezno prednapetem stanju. Pri načrtovanju in uporabi je treba upoštevati dovoljeno vpenjalno silo, največje dovoljene vrtljaje, pravilno pritrditev čeljusti in navodila proizvajalca SCHUNK za varen ter zanesljiv vpenjalni proces.

Nazobčenost 1/16" x 90°, 3/32" x 90°
Dolžina 55.5 mm, 68 mm, 70 mm, 90 mm, 120 mm, 155 mm, 50 mm
Širina 30 mm, 35 mm, 40 mm, 50 mm, 60 mm, 20 mm
Višina 38 mm, 60 mm, 80 mm, 90 mm, 40 mm
Razmik med luknjami za vijake 16 mm, 20 mm, 22 mm, 28 mm, 35 mm, 12 mm
Navoj M8, M10, M12, M16, M20, M6
Material Jeklo 16MnCr5 primerno za kaljenje
Znamka SCHUNK

Izberite različico

Vpenjalni kvadrat nav. svedra (a) v mm:
Dolžina čeljusti v mm:
Širina čeljusti v mm:
Višina čeljusti v mm:
Ostra nazobčanost:
N mm:
Širina:
Navoj:
Dolžina:
Višina:
Razmik med luknjami za vijake:
Nazobčenost:

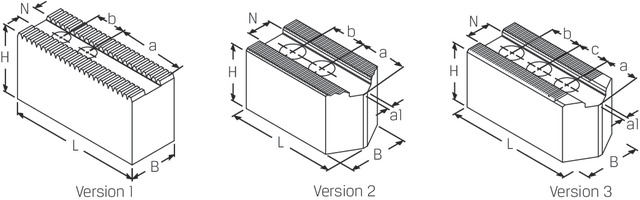

Slika Šifra Naziv Vpenjalni kvadrat nav. svedra (a) v mm Dolžina čeljusti v mm Širina čeljusti v mm Višina čeljusti v mm Ostra nazobčanost N mm Širina Navoj Dolžina Višina Razmik med luknjami za vijake Nazobčenost Cena V košarico
120100 ČELJUSTI VPENJALNE SWB130 (1Gar=3Kose) - SCHUNK 0120100 / / / / / / 30 mm M8 55.5 mm 38 mm 16 mm 1/16" x 90°
Redna cena: 52,34 € brez DDV
Zaloga pri dobavitelju
120101 ČELJUSTI VPENJALNE MEHKE SCHUNK-SWB165 (1gar.=3kos) 33 68 35 60 1/16" × 90° 14 35 mm M10 68 mm 60 mm 20 mm 1/16" x 90°
Redna cena: 58,25 € brez DDV
Zaloga pri dobavitelju
120102 ČELJUSTI VPENJALNE MEHKE SCHUNK-SWB160 (1gar.=3kos) 33 70 40 60 1/16" × 90° 17 40 mm M12 70 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 49,46 € brez DDV
Zaloga pri dobavitelju
120104 ČELJUSTI VPENJALNE MEHKE SCHUNK-SWB200 (1gar.=3kos) 43 90 40 60 1/16" × 90° 17 40 mm M12 90 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 55,38 € brez DDV
Zaloga pri dobavitelju
120105 ČELJUSTI VPENJALNE MEHKE SCHUNK-SWB250 (1gar.=3kos) 62 120 50 80 1/16" × 90° 21 50 mm M16 120 mm 80 mm 28 mm 1/16" x 90°
Redna cena: 99,78 € brez DDV
Zaloga pri dobavitelju
120107 SWB 400, AUFSATZBACKEN 16MNCR5, 3/32'X90°, N=25,5 90 155 60 90 3/32" × 90° 25.5 60 mm M20 155 mm 90 mm 35 mm 3/32" x 90°
Redna cena: 159,83 € brez DDV
Zaloga pri dobavitelju
120109 Zašcitne rokavice 70-215 HyFlex, III, 26 cm EP 12/144 EN 388 Kevlar, Vel.10 / / / / / / 20 mm M6 50 mm 40 mm 12 mm 1/16" x 90°
Redna cena: 103,18 € brez DDV
Zaloga pri dobavitelju
