Mehke vpenjalne čeljusti – surovec SBM, SCHUNK

Skupna šifra: SBM
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

Mehke vpenjalne čeljusti – surovec SBM, jeklene – SCHUNK

Mehke vpenjalne čeljusti SBM dobavitelja SCHUNK so namenjene individualni izdelavi in prilagoditvi vpenjalnih čeljusti za stružne vpenjalne glave. Izdelane so iz kakovostnega jekla 16MnCr5, primernega za cementiranje, in omogočajo obdelavo glede na specifične zahteve obdelovanca ter vpenjalnega sistema. Zaradi različnih dimenzijskih izvedb in možnosti prilagoditve so primerne za profesionalno uporabo v CNC proizvodnji, orodjarnah in kovinskopredelovalni industriji.

Blagovna znamka in šifra izdelka

Dobavitelj: SCHUNK.
Model / skupina izdelkov: SBM.
Tip izdelka: mehke vpenjalne čeljusti – surovec.
Izvedba: jekleni surovec za individualno obdelavo.
Material: jeklo 16MnCr5, primerno za cementiranje.

Opis skupine in uporaba

Mehke vpenjalne čeljusti SCHUNK SBM so zasnovane kot surovci za izdelavo individualnih vpenjalnih rešitev. Omogočajo prilagoditev dimenzij, oblike in vpenjalne površine glede na konkretne zahteve obdelovanca. Zaradi dobre obdelovalnosti materiala je mogoče čeljusti naknadno stružiti, rezkati ali drugače obdelati ter tako ustvariti ustrezno vpenjalno geometrijo.

Surovci so izdelani iz jekla 16MnCr5, primernega za cementiranje, kar omogoča nadaljnjo toplotno obdelavo glede na zahteve uporabe. Na voljo so izvedbe z izvrtinami ali brez njih ter različice z neprekinjenim brušenim utorom in ozobljenjem, namenjene aplikacijam z visokimi zahtevami glede natančnosti vpetja in krožnega teka.

Model SBM vključuje različne dimenzijske izvedbe, ki omogočajo izbiro ustreznega surovca za izdelavo posebnih vpenjalnih čeljusti. Takšna prilagodljivost je posebej uporabna pri vpenjanju obdelovancev nestandardnih oblik, manjših premerov in drugih zahtevnejših vpenjalnih nalogah.

Ključne prednosti

- Individualna prilagoditev – možnost izdelave vpenjalnih površin in dimenzij glede na zahteve obdelovanca.
- Jeklo 16MnCr5 – kakovosten material z dobro obdelovalnostjo, primeren za cementiranje.
- Dolga življenjska doba – kakovosten material in natančna izdelava prispevata k dobri obstojnosti čeljusti.
- Univerzalna uporaba – primerno za izdelavo različnih vpenjalnih geometrij in posebnih rešitev.
- Različne izvedbe – možnost izbire surovcev z izvrtinami ali brez njih.
- Možnost brušenega utora in ozobljenja – za aplikacije z visokimi zahtevami glede prileganja in krožnega teka.
- Individualna obdelava vpenjalnih površin – možnost prilagoditve vpenjalnemu premeru, izdelave poševnih površin ali zmanjšanja mase.

Tehnični podatki

Dobavitelj: SCHUNK.
Model / skupina: SBM.
Tip izdelka: mehke vpenjalne čeljusti – surovec.
Material: jeklo 16MnCr5.
Toplotna obdelava: material primeren za cementiranje.
Izvedba: surovec za individualno obdelavo.
Dimenzije: različne izvedbe glede na izbrano različico in zahteve uporabnika.
Izvrtine: izvedbe z izvrtinami ali brez njih.
Utor in ozobljenje: na voljo izvedba z neprekinjenim brušenim utorom in ozobljenjem.
Vpenjalna površina: prilagodljiva glede na obliko in dimenzije obdelovanca.
Možnost prilagoditve: struženje, rezkanje, zmanjšanje mase in izdelava poševnih vpenjalnih površin.
Dobavna enota: 1 kos.
Področje uporabe: stružne vpenjalne glave, individualne vpenjalne rešitve in precizna obdelava.

Lastnosti in področja uporabe

Lastnosti:
Mehke vpenjalne čeljusti SCHUNK SBM so izdelane iz jekla 16MnCr5 in omogočajo individualno obdelavo v skladu z zahtevami uporabnika. Zaradi izvedbe v obliki surovca je mogoče izdelati vpenjalne površine, prilagojene različnim premerom, oblikam in dimenzijam obdelovancev. Različne izvedbe z izvrtinami ali brez njih ter možnost neprekinjenega brušenega utora in ozobljenja omogočajo prilagoditev zahtevnejšim vpenjalnim sistemom. Visoki standardi kakovosti materiala in izdelave prispevajo k dolgi življenjski dobi ter zanesljivemu delovanju čeljusti.

Uporaba:
Model SBM je primeren za CNC stružnice, klasične stružnice, orodjarne, serijsko proizvodnjo in kovinskopredelovalne delavnice, kjer se uporabljajo individualno prilagojene vpenjalne čeljusti. Uporablja se pri izdelavi posebnih vpenjalnih površin za okrogle, profilne in druge obdelovance, pri katerih standardne čeljusti ne zagotavljajo ustreznega prileganja. Posebej uporaben je pri izdelavi namenskih vpenjalnih rešitev, kjer so pomembni natančnost, stabilnost in prilagoditev geometrije konkretnemu obdelovancu.

Kaj je pri izbiri pomembno

Pri izbiri surovca za vpenjalno čeljust je pomembno upoštevati tip in velikost stružne vpenjalne glave, zahtevane dimenzije čeljusti, način pritrditve, obliko ozobljenja in potrebne dodatke za obdelavo vpenjalne površine. Model SBM omogoča izbiro med različnimi izvedbami, zato je mogoče surovec prilagoditi posebnim vpenjalnim zahtevam.

Za optimalen rezultat je priporočljivo vpenjalne površine obdelati glede na dejanske pogoje vpenjanja in zagotoviti ustrezno prileganje na osnovne čeljusti. Pri izbiri in nadaljnji obdelavi je treba upoštevati tudi zahtevano vpenjalno silo, dovoljene vrtljaje, količino odvzetega materiala in navodila proizvajalca SCHUNK.

Dolžina 70 mm, 90 mm, 105 mm, 120 mm, 140 mm, 155 mm, 150 mm, 195 mm
Širina 40 mm, 60 mm, 80 mm, 50 mm, 58 mm, 100 mm
Višina 60 mm, 80 mm, 100 mm, 120 mm, 150 mm, 159 mm, 200 mm, 40 mm
Razmik med luknjami za vijake 22 mm, 28 mm, 35 mm
Navoj M12, M16, M20
Material Jeklo 16MnCr5 primerno za kaljenje
Znamka SCHUNK
Nazobčenost 1/16" x 90°, 3/32" x 90°

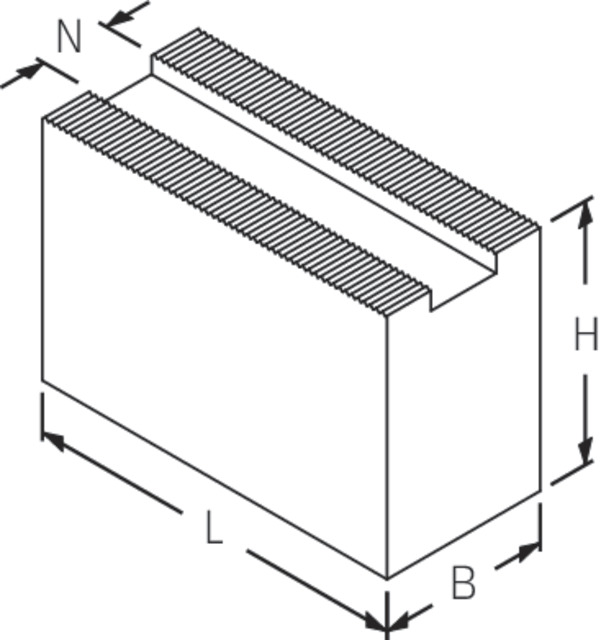

Izberite različico

Dolžina čeljusti v mm:
Širina čeljusti v mm:
Višina čeljusti v mm:
Ostra nazobčanost:
N mm:
kg/kos (neizvrtano):
Širina:
Navoj:
Dolžina:
Višina:
Razmik med luknjami za vijake:
Nazobčenost:
Slika Šifra Naziv Dolžina čeljusti v mm Širina čeljusti v mm Višina čeljusti v mm Ostra nazobčanost N mm kg/kos (neizvrtano) Širina Navoj Dolžina Višina Razmik med luknjami za vijake Nazobčenost Cena V košarico
112100 ČELJUSTI VPENJALNE-MEHKE SBM 31 N= 17, 1/16X90°, BREZ IZVRTIN 70 40 40 1/16" × 90° 17 0,9 40 mm M12 70 mm 40 mm 22 mm 1/16" x 90°
Redna cena: 18,94 € brez DDV
Zaloga pri dobavitelju
112101 SBM 32, BACKENROHLINGE N= 17, 1/16X90°, UNGEBOHRT 90 40 40 1/16" × 90° 17 1,1 40 mm M12 90 mm 40 mm 22 mm 1/16" x 90°
Redna cena: 19,03 € brez DDV
Zaloga pri dobavitelju
112102 SBM 33, BACKENROHLINGE N= 17, 1/16X90°, UNGEBOHRT 105 40 40 1/16" × 90° 17 1,2 40 mm M12 105 mm 40 mm 22 mm 1/16" x 90°
Redna cena: 19,02 € brez DDV
Zaloga pri dobavitelju
112103 SBM 34, BACKENROHLINGE N= 17, 1/16X90°, UNGEBOHRT 70 40 60 1/16" × 90° 17 1,3 40 mm M12 70 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 19,02 € brez DDV
Zaloga pri dobavitelju
112104 SBM 35, BACKENROHLINGE N= 17, 1/16X90°, UNGEBOHRT 90 40 60 1/16" × 90° 17 1,7 40 mm M12 90 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 19,03 € brez DDV
Zaloga pri dobavitelju
112105 SBM 36, BACKENROHLINGE N= 17, 1/16X90°, UNGEBOHRT 105 40 60 1/16" × 90° 17 2 40 mm M12 105 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 19,03 € brez DDV
Zaloga pri dobavitelju
112106 ČELJUST VPENJALNA MEHKA-SUROVEC SBM Typ0368 nevrtana (N=17, 1/16X90°) SCHUNK-112 90 40 80 1/16" × 90° 17 2,3 40 mm M12 90 mm 80 mm 22 mm 1/16" x 90°
Redna cena: 27,91 € brez DDV
Zaloga pri dobavitelju
112107 SBM 3610, BACKENROHLINGE N= 17, 1/16X90°, UNGEBOHRT 90 40 100 1/16" × 90° 17 2,7 40 mm M12 90 mm 100 mm 22 mm 1/16" x 90°
Redna cena: 30,79 € brez DDV
Zaloga pri dobavitelju
112108 SBM 3612, BACKENROHLINGE N= 17, 1/16X90°, UNGEBOHRT 90 40 120 1/16" × 90° 17 3,4 40 mm M12 90 mm 120 mm 22 mm 1/16" x 90°
Redna cena: 43,80 € brez DDV
Zaloga pri dobavitelju
112110 SBM 38, BACKENROHLINGE N= 17, 1/16X90°, UNGEBOHRT 90 60 60 1/16" × 90° 17 2,4 60 mm M12 90 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 27,99 € brez DDV
Zaloga pri dobavitelju
