Mehke vpenjalne čeljusti CWB, SCHUNK

Skupna šifra: CWB
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

Mehke vpenjalne čeljusti CWB, ravne, jeklene – SCHUNK

Mehke vpenjalne čeljusti CWB dobavitelja SCHUNK so namenjene natančnemu in prilagodljivemu vpenjanju obdelovancev v stružnih vpenjalnih glavah. Izdelane so iz kakovostnega jekla 15MnCr5, primernega za cementiranje, ter omogočajo individualno obdelavo vpenjalne površine glede na obliko in premer obdelovanca. Ravna izvedba zagotavlja široko uporabnost pri različnih stružnih operacijah, kjer so pomembni natančnost vpetja, stabilnost in ponovljivost obdelave.

Blagovna znamka in šifra izdelka

Dobavitelj: SCHUNK.
Model / skupina izdelkov: CWB.
Tip izdelka: mehke zgornje vpenjalne čeljusti.
Izvedba: ravne jeklene čeljusti.
Material: jeklo 15MnCr5, primerno za cementiranje.

Opis skupine in uporaba

Mehke vpenjalne čeljusti SCHUNK CWB so zasnovane za uporabo na stružnih vpenjalnih glavah, kjer je potrebno vpenjalno površino prilagoditi dimenzijam in obliki obdelovanca. Zaradi možnosti naknadne obdelave jih je mogoče natančno postružiti na želeni vpenjalni premer, kar omogoča boljše prileganje obdelovancu in stabilnejše vpetje med obdelavo.

Čeljusti so izdelane iz jekla 15MnCr5, ki omogoča dobro obdelovalnost in je primerno za nadaljnjo toplotno obdelavo s cementiranjem. Natančno brušeno ozobljenje zagotavlja dobro prileganje na osnovne čeljusti vpenjalne glave, zmanjšuje njihovo obrabo in prispeva k daljši življenjski dobi vpenjalnega sistema.

Model vključuje različne dimenzijske izvedbe, zato omogoča izbiro ustreznih čeljusti glede na tip vpenjalne glave, zahtevani vpenjalni premer in vrsto obdelovanca. Možnost individualne prilagoditve omogoča uporabo tako pri posameznih obdelovancih kot pri ponavljajoči se serijski proizvodnji.

Ključne prednosti

- Mehka jeklena izvedba – omogoča naknadno obdelavo in prilagoditev vpenjalne površine.
- Jeklo 15MnCr5 – kakovosten material, primeren za cementiranje in individualno obdelavo.
- Natančno brušeno ozobljenje – zagotavlja dobro prileganje in pomaga zmanjševati obrabo osnovnih čeljusti.
- Prilagoditev vpenjalnemu premeru – možnost struženja vpenjalnih površin glede na dimenzije obdelovanca.
- Več dimenzijskih različic – širok izbor za različne tipe vpenjalnih glav in vpenjalne naloge.
- Možnost individualnih predelav – prilagoditev oblike, zmanjšanje mase ali izdelava poševnih vpenjalnih površin.
- Stabilno in ponovljivo vpenjanje – primerno za precizno struženje in serijsko proizvodnjo.

Tehnični podatki

Dobavitelj: SCHUNK.
Model / skupina: CWB.
Tip izdelka: mehke zgornje vpenjalne čeljusti.
Izvedba: ravne.
Material: jeklo 15MnCr5.
Toplotna obdelava: material primeren za cementiranje.
Vpenjalna površina: obdelovalna, prilagodljiva zahtevanemu vpenjalnemu premeru.
Ozobljenje: natančno brušeno.
Možnost prilagoditve: struženje, zmanjšanje mase in izdelava poševnih vpenjalnih površin.
Uporaba: stružne vpenjalne glave.
Dimenzije: odvisne od izbrane različice.
Standardna dobavna enota: komplet 3 čeljusti.
Posebne dobavne izvedbe: kompleti 2 čeljusti za dvoročeljustne glave 2 SWK in 2 SWKK ter kompleti 4 čeljusti za štiričeljustne glave SWB/4.

Lastnosti in področja uporabe

Lastnosti:
Mehke vpenjalne čeljusti SCHUNK CWB združujejo kakovostno jekleno konstrukcijo, natančno brušeno ozobljenje in možnost individualne obdelave vpenjalnih površin. Zaradi uporabe jekla 15MnCr5 je mogoče čeljusti prilagoditi specifičnim zahtevam vpenjanja, vključno s struženjem na želeni premer ali izdelavo posebnih vpenjalnih oblik. Natančno prileganje na osnovne čeljusti zmanjšuje obrabo vpenjalnega sistema in prispeva k zanesljivi uporabi. Različne dimenzijske izvedbe omogočajo prilagoditev različnim vpenjalnim glavám in obdelovalnim nalogam.

Uporaba:
Model CWB je primeren za CNC stružnice, klasične stružnice, orodjarne, serijsko proizvodnjo in splošno kovinskopredelovalno industrijo. Uporablja se za vpenjanje okroglih in drugih oblikovanih obdelovancev, pri katerih je potrebna individualna prilagoditev vpenjalnih površin. Posebej uporaben je pri natančnem struženju, obdelavi občutljivejših površin in izdelavi ponavljajočih se serij, kjer sta pomembni stabilnost in ponovljivost vpetja.

Kaj je pri izbiri pomembno

Pri izbiri mehkih vpenjalnih čeljusti je pomembno preveriti tip in velikost stružne vpenjalne glave, dimenzije osnovnih čeljusti, obliko ozobljenja, zahtevani vpenjalni premer in razpoložljivo višino čeljusti. Model CWB je primeren za uporabnike, ki potrebujejo prilagodljivo rešitev za natančno vpenjanje različnih obdelovancev.

Za optimalno natančnost je priporočljivo vpenjalne površine obdelati neposredno na vpenjalni glavi v ustrezno prednapetem stanju. Pri izbiri je treba upoštevati tudi zahtevano vpenjalno silo, dovoljene vrtljaje ter pravilno pritrditev čeljusti glede na navodila proizvajalca.

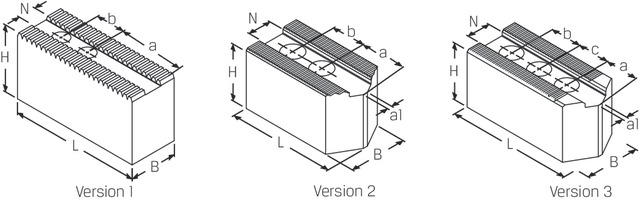

Nazobčenost 1/16" x 90°, 3/32" x 90°
Dolžina 70 mm, 90 mm, 140 mm, 95 mm
Širina 35 mm, 40 mm, 60 mm, 50 mm
Višina 40 mm, 80 mm, 60 mm
Razmik med luknjami za vijake 22 mm, 35 mm, 28 mm
Navoj M12, M20, M16
Material Jeklo 16MnCr5 primerno za kaljenje
Znamka SCHUNK

Izberite različico

Vpenjalni kvadrat nav. svedra (a) v mm:
Dolžina čeljusti v mm:
Širina čeljusti v mm:
Višina čeljusti v mm:
Ostra nazobčanost:
N mm:
Širina:
Navoj:
Dolžina:
Višina:
Razmik med luknjami za vijake:
Nazobčenost:
Slika Šifra Naziv Vpenjalni kvadrat nav. svedra (a) v mm Dolžina čeljusti v mm Širina čeljusti v mm Višina čeljusti v mm Ostra nazobčanost N mm Širina Navoj Dolžina Višina Razmik med luknjami za vijake Nazobčenost Cena V košarico
100005 ČELJUSTI VPENJALNE MEHKE 1/16"x90° 35x40x70mm N=17mm CWB160 33 70 35 40 1/16" × 90° 17 35 mm M12 70 mm 40 mm 22 mm 1/16" x 90°
Redna cena: 42,54 € brez DDV
Zaloga pri dobavitelju
100006 ČELJUSTI VPENJALNE MEHKE 1/16"x90° 40x40x90mm N=17mm CWB200 43 90 40 40 1/16" × 90° 17 40 mm M12 90 mm 40 mm 22 mm 1/16" x 90°
Redna cena: 47,52 € brez DDV
Zaloga pri dobavitelju
100008 CWB 400, AUFSATZBACKEN 16MNCR5, 3/32'X90°, N=25,5 75 140 60 80 3/32" × 90° 25.5 60 mm M20 140 mm 80 mm 35 mm 3/32" x 90°
Redna cena: 131,92 € brez DDV
Zaloga pri dobavitelju
100012 CWB 251, AUFSATZBACKEN 16MNCR5, 1/16'X90°, N= 21 52 95 50 60 1/16" × 90° 21 50 mm M16 95 mm 60 mm 28 mm 1/16" x 90°
Redna cena: 74,41 € brez DDV
Zaloga pri dobavitelju
