Mehke aluminijaste vpenjalne čeljusti SWB-SA, SCHUNK

Skupna šifra: SWB-SA
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

Mehke aluminijaste vpenjalne čeljusti SWB-SA, SCHUNK

Izdelek Mehke aluminijaste vpenjalne čeljusti SWB-SA, SCHUNK proizvajalca SCHUNK spada v skupino aluminijaste vpenjalne čeljusti s polnim oprijemom. Aluminijaste čeljusti s polnim oprijemom združujejo široko kontaktno površino z nižjo maso. Vpenjalne sile se porazdelijo po večji površini, zmanjšana masa pa pomeni manjše centrifugalne obremenitve. SWB-SA je namenjen naslednjim nalogam: vpenjanje tankostenskih in občutljivih komponent z omejevanjem centrifugalnih sil. SWB-SA je aluminijasta segmentna izvedba s polnim oprijemom in manjšo maso.

Blagovna znamka in šifra izdelka

Proizvajalec: SCHUNK.
Model: SWB-SA.
Vrsta izdelka: aluminijaste vpenjalne čeljusti s polnim oprijemom.
Material oziroma konstrukcija: aluminij.
Glavno področje uporabe: vpenjanje tankostenskih in občutljivih komponent z omejevanjem centrifugalnih sil.
Pomembni kriteriji izbire: tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo.

Opis skupine in uporaba

Glavna značilnost skupine aluminijaste vpenjalne čeljusti s polnim oprijemom je prilagoditev načinu vpetja oziroma nosilnemu sistemu. SWB-SA je aluminijasta segmentna izvedba s polnim oprijemom in manjšo maso. Pri modelu SWB-SA je zato treba ustrezno izbrati način montaže in kontaktno geometrijo. Namen uporabe je vpenjanje tankostenskih in občutljivih komponent z omejevanjem centrifugalnih sil.

Aluminijaste čeljusti s polnim oprijemom združujejo široko kontaktno površino z nižjo maso. Vpenjalne sile se porazdelijo po večji površini, zmanjšana masa pa pomeni manjše centrifugalne obremenitve. Pri izdelavi, montaži in delu z obdelovancem je pomembno, da obdelovalne sile ne presežejo dovoljenih obremenitev celotnega sistema. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe.

Različne dimenzijske izvedbe se lahko razlikujejo po širini, višini, priključnih merah, položaju pritrdilnih mest in dobavni količini. Natančnih številčnih mer za modelno skupino ni mogoče zanesljivo določiti brez izbire posamezne proizvajalčeve različice. Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje.

Ključne prednosti

- Polni oprijem – enakomernejša podpora obdelovanca
- Manj deformacij – zmanjšan lokalni pritisk pri vpenjanju
- Aluminijasta izvedba – zmanjšana masa čeljusti
- Manjše centrifugalne sile – ugodno pri vrtenju vpenjalne glave
- Prilagodljiv oprijem – možnost priprave kontaktne površine

Tehnični podatki

Proizvajalec: SCHUNK
Model: SWB-SA
Skupina: aluminijaste vpenjalne čeljusti s polnim oprijemom
Material / konstrukcija: aluminij
Uporaba: vpenjanje tankostenskih in občutljivih komponent z omejevanjem centrifugalnih sil
Konstrukcija: segmentna s polnim oprijemom
Material: aluminij
Dobavna enota skupine: komplet treh čeljusti
Izvedbe in dimenzije: razlikujejo se po posameznih proizvajalčevih različicah
Priključne mere: preveriti po tehnični risbi izbrane različice

Lastnosti in področja uporabe

Lastnosti: SWB-SA je aluminijasta segmentna izvedba s polnim oprijemom in manjšo maso. Model SWB-SA je del skupine aluminijaste vpenjalne čeljusti s polnim oprijemom. Aluminijaste čeljusti s polnim oprijemom združujejo široko kontaktno površino z nižjo maso. Vpenjalne sile se porazdelijo po večji površini, zmanjšana masa pa pomeni manjše centrifugalne obremenitve. Funkcionalnost posamezne izvedbe določajo konstrukcija, material, kontaktna površina in pravilno ujemanje priključnih elementov.

Uporaba: Predvidene naloge modela SWB-SA so: vpenjanje tankostenskih in občutljivih komponent z omejevanjem centrifugalnih sil. Pri načrtovanju vpetja je treba zagotoviti zadostno oporno površino, stabilen položaj obdelovanca in primerno vpenjalno silo. Če gre za sestavljiv sistem, je nujna združljivost vseh njegovih komponent.

Kaj je pri izbiri pomembno

Pri izbiri modela SWB-SA najprej preverite tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe. Ne zadostuje le ujemanje imena modela: preveriti je treba dimenzije, priključek in ustreznost celotnega vpenjalnega sestava.

Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje. Pred naročilom je priporočljivo preveriti natančno kataloško oznako različice, tehnično risbo, dobavno enoto in navodila proizvajalca. Kadar so predvidene naknadne obdelave kontaktnih površin, je treba ohraniti zadostno mehansko trdnost vpenjalnega elementa.

Dodatne informacije

Polni oprijem občutljivih obdelovancev

Segmenti omogočajo razporeditev sile na večji del oboda, zaradi česar so primerni za pravilno vpetje občutljivih sten in obročev.

Masa in centrifugalne sile

Aluminijasta zasnova zmanjšuje maso vrtečih se čeljusti, vendar ne spremeni proizvajalčevih omejitev največjih vrtljajev.

Namenska geometrija

Naležno površino je treba oblikovati skladno z geometrijo obdelovanca, pri čemer je treba ohraniti mehansko trdnost.

Različice in pravilna namestitev

Model SWB-SA predstavlja modelno skupino, zato se lahko posamezni artikli razlikujejo po dimenzijah, priključnih površinah, vijačenju in masi. Pred uporabo je treba upoštevati tehnične podatke izbrane izvedbe ter priporočila SCHUNK za varno vpenjanje. Podatke o velikostih in dovoljenih obremenitvah ni pravilno posploševati med različnimi izvedbami.

Nazobčenost 1/16" x 90°, 3/32" x 90°
Dolžina 59.5 mm, 72.5 mm, 87.5 mm, 117 mm, 160 mm
Širina 120 mm, 140 mm, 180 mm, 240 mm, 330 mm
Višina 58 mm, 78 mm, 98 mm, 75 mm, 100 mm
Razmik med luknjami za vijake 20 mm, 22 mm, 28 mm, 35 mm
Navoj M10, M12, M16, M20
Material Aluminij
Znamka SCHUNK

Izberite različico

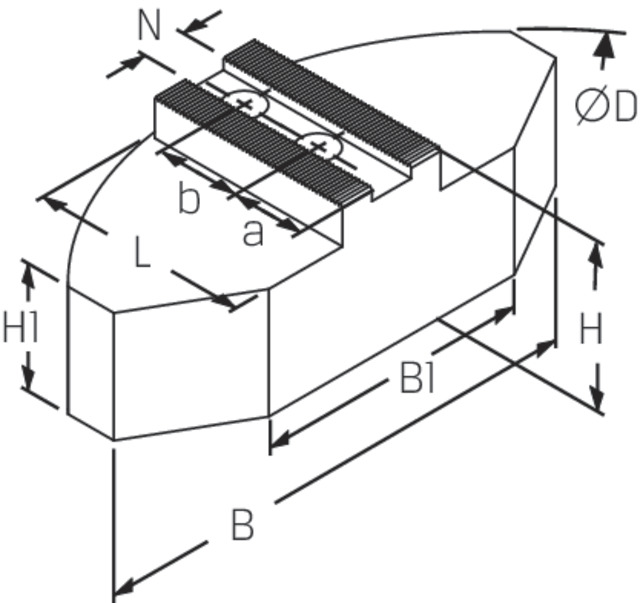

Vpenjalni kvadrat nav. svedra (a) v mm:
D mm:
Dolžina čeljusti v mm:
Širina čeljusti v mm:
Višina čeljusti v mm:
Ostra nazobčanost:
N mm:
Širina:
Navoj:
Dolžina:
Višina:
Razmik med luknjami za vijake:
Nazobčenost:
Slika Šifra Naziv Vpenjalni kvadrat nav. svedra (a) v mm D mm Dolžina čeljusti v mm Širina čeljusti v mm Višina čeljusti v mm Ostra nazobčanost N mm Širina Navoj Dolžina Višina Razmik med luknjami za vijake Nazobčenost Cena V košarico
170099 SWB-SA 165, SEGMENTBACKEN ALU, 1/16'X90° N=14 25 165 59.5 120 58 1/16" × 90° 14 120 mm M10 59.5 mm 58 mm 20 mm 1/16" x 90°
Redna cena: 267,23 € brez DDV
Zaloga pri dobavitelju
170100 SWB-SA 160, SEGMENTBACKEN ALU, 1/16'X90°, N= 17 22 165 59.5 120 58 1/16" × 90° 17 120 mm M12 59.5 mm 58 mm 22 mm 1/16" x 90°
Redna cena: 253,69 € brez DDV
Zaloga pri dobavitelju
170101 SWB-SA 200, SEGMENTBACKEN ALU, 1/16'X90°, N= 17 35 200 72.5 140 58 1/16" × 90° 17 140 mm M12 72.5 mm 58 mm 22 mm 1/16" x 90°
Redna cena: 277,38 € brez DDV
Zaloga pri dobavitelju
170104 SWB-SA 315, SEGMENTBACKEN ALU, 1/16'X90°, N= 21 70 320 117 240 78 1/16" × 90° 21 240 mm M16 117 mm 78 mm 28 mm 1/16" x 90°
Redna cena: 520,92 € brez DDV
Zaloga pri dobavitelju
170105 SWB-SA 400, SEGMENTBACKEN ALU, 3/32'X90°, N= 25,5 85 440 160 330 98 3/32" × 90° 25.5 330 mm M20 160 mm 98 mm 35 mm 3/32" x 90°
Redna cena: 1175,41 € brez DDV
Zaloga pri dobavitelju
170106 ČELJUSTI VPENJALNE-MEHKE-ALU SWB-SA 201N= 17, 1/16X90°, BREZ IZVRTIN 35 200 72.5 140 75 1/16" × 90° 17 140 mm M12 72.5 mm 75 mm 22 mm 1/16" x 90°
Redna cena: 331,48 € brez DDV
Zaloga pri dobavitelju
170107 SWB-SA 251, SEGMENTBACKEN ALU, 1/16'X90°, N= 21 40 250 87.5 180 100 1/16" × 90° 21 180 mm M16 87.5 mm 100 mm 28 mm 1/16" x 90°
Redna cena: 429,58 € brez DDV
Zaloga pri dobavitelju
