Proizvajalec: Slika za proizvajalca PREMUS

Sveder navojni strojni DIN2184-1 C UNC HSS-E-V3 133331

Skupna šifra: 133331

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang, 40° RSP
- aus Hochleistungsschnellstahl mit Vanadiumanteil

Verwendung:
Für gut spanbare Werkstoffe.

Specifikacije

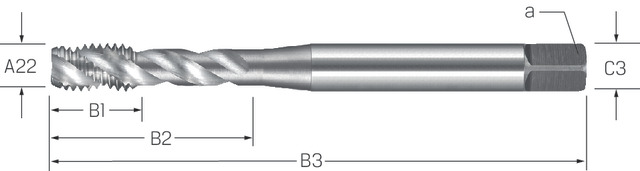

Zaloga	Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Vrsta navoja	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Smer rezanja	Desni špirala	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[A3/B2/B4] Uporabna dolžina mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Material	Znamka
DA	P (Stahl - Stahlgusss)	unbeschichtet	C	60	UNC	DIN 2184-1	ASME B1.1	2B	Grundloch	rechts	40	Ne	UNC 2, UNC 3, UNC 4, UNC 5, UNC 6, UNC 8, UNC 10, UNC 12, UNC 1/4, UNC 5/16, UNC 3/8, UNC 7/16, UNC 1/2, UNC 9/16, UNC 5/8, UNC 3/4, UNC 7/8, UNC 1	UNC 2, UNC 3, UNC 4, UNC 5, UNC 6, UNC 8, UNC 10, UNC 12, UNC 1/4, UNC 5/16, UNC 3/8, UNC 7/16, UNC 1/2, UNC 9/16, UNC 5/8, UNC 3/4, UNC 7/8, UNC 1	UNC 2, UNC 3, UNC 4, UNC 5, UNC 6, UNC 8, UNC 10, UNC 12, UNC 1/4, UNC 5/16, UNC 3/8, UNC 7/16, UNC 1/2, UNC 9/16, UNC 5/8, UNC 3/4, UNC 7/8, UNC 1	56, 48, 40, 32, 24, 20, 18, 16, 14, 13, 12, 11, 10, 9, 8	2.18, 2.52, 2.85, 3.18, 3.51, 4.17, 4.83, 5.49, 6.35, 7.94, 9.53, 11.11, 12.7, 14.29, 15.88, 19.05, 22.23, 25.4	2.18, 2.52, 2.85, 3.18, 3.51, 4.17, 4.83, 5.49, 6.35, 7.94, 9.53, 11.11, 12.7, 14.29, 15.88, 19.05, 22.23, 25.4	9.00, 11.00, 7.00, 8.00, 13.00, 15.00, 16.00, 22.00, 23.00, 25.00, 28.00, 30.00, 34.00, 38.00	10, 18, 19, 20, 29, 30, 34, 35	50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160	2.8, 3.5, 4, 4.5, 6, 7, 8, 9, 11, 12, 14, 18	1.85, 2.10, 2.35, 2.65, 2.85, 3.50, 3.90, 4.50, 5.20, 6.60, 8.00, 9.40, 10.80, 12.25, 13.50, 16.50, 19.50, 22.25	HSS-E-V3	Premus

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[A3/B2/B4] Uporabna dolžina mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

[A21] Nazivni premer navoja v colah:

Število zob na colo:

[A21/D34] Nazivni premer navoja v mm:

A22 v mm:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[A3/B2/B4] Uporabna dolžina mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A21] Nazivni premer navoja v colah	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm
133331 1-8	SVEDER NAV.STROJNI DIN2184-1/C UNC 1"-8 HSS-E-V3	160	18	/	38.00	22.25	UNC 1	UNC 1	UNC 1	8	25.4	25.4
133331 2-56	SVEDER NAV.STROJNI DIN2184-1/C UNC 2-56 HSS-E-V3	50	2.8	10	9.00	1.85	UNC 2	UNC 2	UNC 2	56	2.18	2.18
133331 3-48	Masch-Gew-Bohrer HSSE-V3 DIN 2184/C UNC 3-48 PREMUS	50	2.8	10	9.00	2.10	UNC 3	UNC 3	UNC 3	48	2.52	2.52
133331 4-40	SVEDER NAV.STROJNI DIN2184-1/C UNC 4-40 HSS-E-V3	56	3.5	18	11.00	2.35	UNC 4	UNC 4	UNC 4	40	2.85	2.85
133331 10-24	SVEDER NAV.STROJNI DIN2184-1/C UNC 10-24 HSS-E-V3	70	6	20	11.00	3.90	UNC 10	UNC 10	UNC 10	24	4.83	4.83
133331 12-24	Masch-Gew-Bohrer HSSE-V3 DIN 2184/C UNC 12-24 PREMUS	80	6	29	11.00	4.50	UNC 12	UNC 12	UNC 12	24	5.49	5.49
133331 1/2-13	SVEDER NAV.STROJNI DIN2184-1/C UNC 1/2"-13 HSS-E-V3	110	9	/	23.00	10.80	UNC 1/2	UNC 1/2	UNC 1/2	13	12.7	12.7
133331 1/4-20	SVEDER NAV.STROJNI DIN2184-1/C UNC 1/4"-20 HSS-E-V3	80	7	30	13.00	5.20	UNC 1/4	UNC 1/4	UNC 1/4	20	6.35	6.35
133331 3/4-10	SVEDER NAV.STROJNI DIN2184-1/C UNC 3/4"-10 HSS-E-V3	125	14	/	30.00	16.50	UNC 3/4	UNC 3/4	UNC 3/4	10	19.05	19.05
133331 3/8-16	SVEDER NAV.STROJNI DIN2184-1/C UNC 3/8"-16 HSS-E-V3	90	9	35	16.00	8.00	UNC 3/8	UNC 3/8	UNC 3/8	16	9.53	9.53
