Proizvajalec: Slika za proizvajalca PREMUS

Sveder navojni strojni DIN2184-1 UNF HSS-E-V3 133391

Skupna šifra: 133391

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang, 40° RSP
- aus Hochleistungsschnellstahl mit Vanadiumanteil

Verwendung:
Für gut spanbare Werkstoffe.

Specifikacije

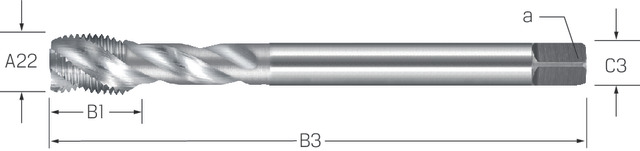

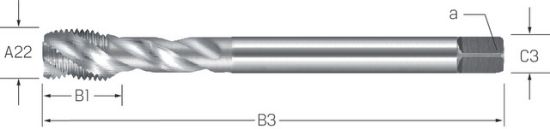

Zaloga	Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Vrsta navoja	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Smer rezanja	Desni špirala	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Znamka	Material
DA	P (Stahl - Stahlgusss)	unbeschichtet	C	60	UNF	DIN 2184-1	ASME B1.1	2B	Grundloch	rechts	40	Ne	UNF 4, UNF 5, UNF 6, UNF 8, UNF 10, UNF 12, UNF 1/4, UNF 5/16, UNF 3/8, UNF 7/16, UNF 1/2, UNF 9/16, UNF 5/8, UNF 3/4, UNF 7/8, UNF 1	UNF 4, UNF 5, UNF 6, UNF 8, UNF 10, UNF 12, UNF 1/4, UNF 5/16, UNF 3/8, UNF 7/16, UNF 1.1/2, UNF 9/16, UNF 5/8, UNF 3/4, UNF 7/8, UNF 1	UNF 4, UNF 5, UNF 6, UNF 8, UNF 10, UNF 12, UNF 1/4, UNF 5/16, UNF 3/8, UNF 7/16, UNF 1.1/2, UNF 9/16, UNF 5/8, UNF 3/4, UNF 7/8, UNF 1	48, 44, 40, 36, 32, 28, 24, 20, 18, 16, 14, 12	2.85, 3.18, 3.51, 4.17, 4.83, 5.49, 6.35, 7.94, 9.53, 11.11, 12.7, 14.29, 15.88, 19.05, 22.23, 25.4	2.85, 3.18, 3.51, 4.17, 4.83, 5.49, 6.35, 7.94, 9.53, 11.11, 12.7, 14.29, 15.88, 19.05, 22.23, 25.4	7.00, 9.00, 11.00, 12.00, 13.00, 15.00, 16.00, 17.00, 19.00, 21.00, 23.00, 25.00	56, 63, 70, 80, 90, 100, 110, 125	2.2, 2.5, 2.8, 3.5, 4, 4.5, 6, 7, 8, 9, 11, 12, 14, 18	2.40, 2.70, 3.00, 3.50, 4.10, 4.60, 5.50, 6.90, 8.50, 9.90, 11.50, 12.90, 14.50, 17.50, 20.40, 23.00	Premus	HSS-E-V3

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

[A21] Nazivni premer navoja v colah:

Število zob na colo:

[A21/D34] Nazivni premer navoja v mm:

A22 v mm:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A21] Nazivni premer navoja v colah	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm
133391 1-12	Masch-Gew-Bohrer HSSE-V3 DIN 374/C UNF 1 -12 PREMUS	125	18	25.00	23.00	UNF 1	UNF 1	UNF 1	12	25.4	25.4
133391 4-48	Masch-Gew-Bohrer HSSE-V3 DIN 374/C UNF 4-48 PREMUS	56	2.2	7.00	2.40	UNF 4	UNF 4	UNF 4	48	2.85	2.85
133391 10-32	SVEDER NAV.STROJNI DIN374/C Typ:40RSP UNF 10-32 HSS-E-V3	70	3.5	9.00	4.10	UNF 10	UNF 10	UNF 10	32	4.83	4.83
133391 12-28	SVEDER NAV.STROJNI DIN374/C Typ:40RSP UNF 12-28 HSS-E-V3	80	4	9.00	4.60	UNF 12	UNF 12	UNF 12	28	5.49	5.49
133391 1/2-20	SVEDER NAV.STROJNI DIN374/C Typ:40RSP UNF 1/2-20 HSS-E-V3	100	9	16.00	11.50	UNF 1.1/2	UNF 1.1/2	UNF 1/2	20	12.7	12.7
133391 1/4-28	SVEDER NAV.STROJNI DIN374/C Typ:40RSP UNF 1/4-28 HSS-E-V3	80	4.5	11.00	5.50	UNF 1/4	UNF 1/4	UNF 1/4	28	6.35	6.35
133391 3/4-16	SVEDER NAV.STROJNI DIN2184-1 UNF 3/4"-16 HSS-E-V3 zaviti	110	14	21.00	17.50	UNF 3/4	UNF 3/4	UNF 3/4	16	19.05	19.05
133391 3/8-24	SVEDER NAV.STROJNI DIN2184-1 UNF 3/8-24 zaviti HSS-E-V3 Premus	90	7	13.00	8.50	UNF 3/8	UNF 3/8	UNF 3/8	24	9.53	9.53
133391 5/8-18	SVEDER NAV.STROJNI DIN2184-1 UNF 5/8-18 zaviti HSS-E-V3 Premus	100	12	19.00	14.50	UNF 5/8	UNF 5/8	UNF 5/8	18	15.88	15.88
133391 5/16-24	SVEDER NAV.STROJNI DIN2184-1 UNF 5/16-24 zaviti HSS-E-V3 Premus	90	6	12.00	6.90	UNF 5/16	UNF 5/16	UNF 5/16	24	7.94	7.94
