Proizvajalec: Slika za proizvajalca PREMUS

Slika za proizvajalca PREMUS

Sveder navojni strojni DIN13 6H HSS-E-V3 - extra dolgi 132429

Skupna šifra: 132429

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- für Durchgangsgewinde
- Anschnittform B, 3,5 - 5 Gang
- Hochleistungsschnellstahl mit Vanadiumanteil
- extra lang

Verwendung:
Für gut spanbare Werkstoffe.

Specifikacije

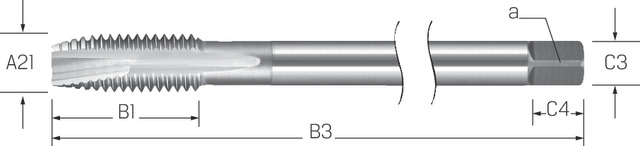

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Vrsta navoja	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer metričnega navoja	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	[C4] Dolžina vpenjala	Material	Znamka
P (Stahl - Stahlgusss)	unbeschichtet	B	60	M	DIN 371, DIN 376	DIN 13	H6	Durchgangsloch	rechts	Ne	M3, M4, M5, M6, M8, M10, M12, M14, M16, M20	M3, M4, M5, M6, M8, M10, M12, M14, M16, M20	M3, M4, M5, M6, M8, M10, M12, M14, M16, M20	0.5, 0.7, 0.8, 1, 1.25, 1.5, 1.75, 2, 2.5	11.00, 13.00, 16.00, 19.00, 22.00, 24.00, 28.00, 30.00, 32.00, 34.00	112, 126, 140, 160, 180, 200, 220, 280	2.2, 2.8, 3.5, 4.5, 6, 7, 9, 11, 12, 16	2.50, 3.30, 4.20, 5.00, 6.80, 8.50, 10.20, 12.00, 14.00, 17.50	5, 6, 8, 10, 12, 15	HSS-E-V3	Premus

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[C4] Dolžina vpenjala:

[A21] Nazivni premer metričnega navoja:

[A3] Korak navoja v mm:

Standard navojnega svedra:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

Slika	Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Standard navojnega svedra	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg
	132429 M10	SVEDER NAVOJNI STROJNI DIN13 M10 L=200mm 6H HSS-E-V3 - extra dolgi	200	7	8	M10	1.5	DIN 371	24.00	8.50	M10	M10
	132429 M12	SVEDER NAVOJNI STROJNI DIN13 M12 L=220mm 6H HSS-E-V3 - extra dolgi	220	9	10	M12	1.75	DIN 376	28.00	10.20	M12	M12
	132429 M14	SVEDER NAVOJNI STROJNI DIN13 M14 L=220mm 6H HSS-E-V3 - extra dolgi	220	11	12	M14	2	DIN 376	30.00	12.00	M14	M14
	132429 M16	SVEDER NAVOJNI STROJNI DIN13 M16 L=220mm 6H HSS-E-V3 - extra dolgi	220	12	12	M16	2	DIN 376	32.00	14.00	M16	M16
	132429 M20	SVEDER NAVOJNI STROJNI DIN13 M20 L=280mm 6H HSS-E-V3 - extra dolgi	280	16	15	M20	2.5	DIN 376	34.00	17.50	M20	M20
	132429 M3	SVEDER NAVOJNI STROJNI DIN13 M3 L=112mm 6H HSS-E-V3 - extra dolgi	112	2.2	/	M3	0.5	DIN 371	11.00	2.50	M3	M3
	132429 M4	SVEDER NAVOJNI STROJNI DIN13 M4 L=126mm 6H HSS-E-V3 - extra dolgi	126	2.8	5	M4	0.7	DIN 371	13.00	3.30	M4	M4
	132429 M5	SVEDER NAVOJNI STROJNI DIN13 M5 L=140mm 6H HSS-E-V3 - extra dolgi	140	3.5	6	M5	0.8	DIN 371	16.00	4.20	M5	M5
	132429 M6	SVEDER NAVOJNI STROJNI DIN13 M6 L=160mm 6H HSS-E-V3 - extra dolgi	160	4.5	6	M6	1	DIN 371	19.00	5.00	M6	M6
	132429 M8	SVEDER NAVOJNI STROJNI DIN13 M8 L=180mm 6H HSS-E-V3 - extra dolgi	180	6	8	M8	1.25	DIN 371	22.00	6.80	M8	M8
