Sveder navojni strojni DIN374 C HSS-E V3 133311

Skupna šifra: 133311

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- für Durchgangsgewinde
- Anschnittform B, 3,5-5 Gang
- aus Hochleistungsschnellstahl mit Vanadiumanteil

Verwendung:
Für gut spanbare Werkstoffe.

Specifikacije

Zaloga	Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Vrsta navoja	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[A3/B2/B4] Uporabna dolžina mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Material	Znamka
DA	P (Stahl - Stahlgusss)	unbeschichtet	B	60	UNC	DIN 2184-1	ASME B1.1	2B	Durchgangsloch	rechts	Ne	UNC 2, UNC 3, UNC 4, UNC 5, UNC 6, UNC 8, UNC 10, UNC 12, UNC 1/4, UNC 5/16, UNC 3/8, UNC 7/16, UNC 1/2, UNC 9/16, UNC 5/8, UNC 3/4, UNC 7/8, UNC 1	UNC 2, UNC 3, UNC 4, UNC 5, UNC 6, UNC 8, UNC 10, UNC 12, UNC 1/4, UNC 5/16, UNC 3/8, UNC 7/16, UNC 1/2, UNC 9/16, UNC 5/8, UNC 3/4, UNC 7/8, UNC 1	UNC 2, UNC 3, UNC 4, UNC 5, UNC 6, UNC 8, UNC 10, UNC 12, UNC 1/4, UNC 5/16, UNC 3/8, UNC 7/16, UNC 1/2, UNC 9/16, UNC 5/8, UNC 3/4, UNC 7/8, UNC 1	56, 48, 40, 32, 24, 20, 18, 16, 14, 13, 12, 11, 10, 9, 8	2.18, 2.52, 2.85, 3.18, 3.51, 4.17, 4.83, 5.49, 6.35, 7.94, 9.53, 11.11, 12.7, 14.29, 15.88, 19.05, 22.23, 25.4	2.18, 2.52, 2.85, 3.18, 3.51, 4.17, 4.83, 5.49, 6.35, 7.94, 9.53, 11.11, 12.7, 14.29, 15.88, 19.05, 22.23, 25.4	9.00, 11.00, 13.00, 16.00, 17.00, 19.00, 22.00, 24.00, 29.00, 30.00, 32.00, 34.00, 38.00	10, 18, 19, 20, 29, 30, 34, 35	50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160	2.8, 3.5, 4, 4.5, 6, 7, 8, 9, 11, 12, 14, 18	1.85, 2.10, 2.35, 2.65, 2.85, 3.50, 3.90, 4.50, 5.20, 6.60, 8.00, 9.40, 10.80, 12.25, 13.50, 16.50, 19.50, 22.25	HSS-E-V3	Premus

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[A3/B2/B4] Uporabna dolžina mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

[A21] Nazivni premer navoja v colah:

Število zob na colo:

[A21/D34] Nazivni premer navoja v mm:

A22 v mm:

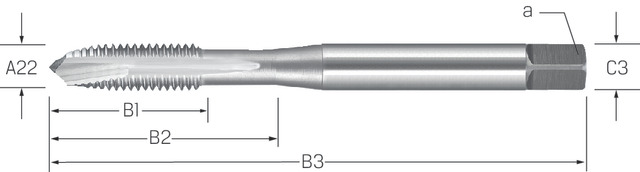

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[A3/B2/B4] Uporabna dolžina mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A21] Nazivni premer navoja v colah	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm
133311 1-8	SVEDER NAV.STROJNI UNC 1-8 HSS-E-V3 - ravni	160	18	/	38.00	22.25	UNC 1	UNC 1	UNC 1	8	25.4	25.4

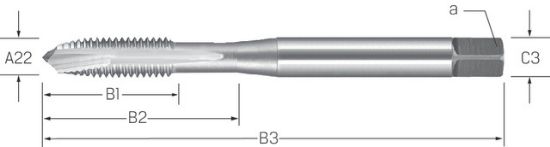

133311 2-56	SVEDER NAV.STROJNI UNC 2-56 HSS-E-V3 - ravni	50	2.8	10	9.00	1.85	UNC 2	UNC 2	UNC 2	56	2.18	2.18
133311 3-48	Masch-Gew-Bohrer HSSE-V3 DIN 2184/B UNC 3-48 PREMUS	50	2.8	10	9.00	2.10	UNC 3	UNC 3	UNC 3	48	2.52	2.52
133311 4-40	SVEDER NAV.STROJNI UNC 4-40 HSS-E-V3 - ravni	56	3.5	18	11.00	2.35	UNC 4	UNC 4	UNC 4	40	2.85	2.85
133311 10-24	SVEDER NAV.STROJNI UNC 10-24 HSS-E-V3 - ravni	70	6	20	16.00	3.90	UNC 10	UNC 10	UNC 10	24	4.83	4.83
133311 12-24	Masch-Gew-Bohrer HSSE-V3 DIN 2184/B UNC 12-24 PREMUS	80	6	29	17.00	4.50	UNC 12	UNC 12	UNC 12	24	5.49	5.49
133311 1/2-13	SVEDER NAV.STROJNI UNC 1/2-13 HSS-E-V3 - ravni	110	9	/	29.00	10.80	UNC 1/2	UNC 1/2	UNC 1/2	13	12.7	12.7
133311 1/4-20	SVEDER NAV.STROJNI UNC 1/4-20 HSS-E-V3 - ravni	80	7	30	19.00	5.20	UNC 1/4	UNC 1/4	UNC 1/4	20	6.35	6.35
133311 3/4-10	SVEDER NAV.STROJNI UNC 3/4-10 HSS-E-V3 - ravni	125	14	/	34.00	16.50	UNC 3/4	UNC 3/4	UNC 3/4	10	19.05	19.05
133311 3/8-16	SVEDER NAV.STROJNI UNC 3/8-16 HSS-E-V3 - ravni	90	9	35	22.00	8.00	UNC 3/8	UNC 3/8	UNC 3/8	16	9.53	9.53
