Proizvajalec: Slika za proizvajalca PRETEC

Trn vpenjalni za rezkalno glavo - kombinirani MAS403 AD - kratek 241050

Skupna šifra: 241050

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

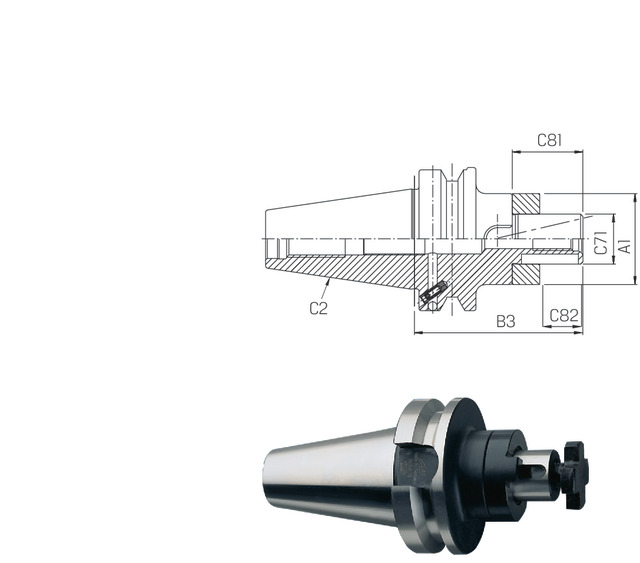

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
JIS B 6339	AD	15000	Ne	BT30	32	32	67.00	16	16	27.00	17.00	PRETEC

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
JIS B 6339	AD	15000	Ne	BT30	40	40	69.00	22	22	31.00	19.00	PRETEC

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
JIS B 6339	AD	15000	Ne	BT30	48	48	76.00	27	27	33.00	21.00	PRETEC

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
JIS B 6339	AD	15000	Ne	BT40	32	32	84.00	16	16	27.00	17.00	PRETEC

Zaloga	DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
DA	JIS B 6339	AD	15000	Ne	BT40	40	40	74.00	22	22	31.00	19.00	PRETEC

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
JIS B 6339	AD	15000	Ne	BT40	48	48	76.00	27	27	33.00	21.00	PRETEC

Zaloga	DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
DA	JIS B 6339	AD	15000	Ne	BT40	58	58	84.00	32	32	38.00	24.00	PRETEC

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
JIS B 6339	AD	15000	Ne	BT40	70	70	87.00	40	40	41.00	27.00	PRETEC

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
JIS B 6339	AD	15000	Ne	BT50	32	32	87.00	16	16	27.00	17.00	PRETEC

Zaloga	DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
DA	JIS B 6339	AD	15000	Ne	BT50	40	40	89.00	22	22	31.00	19.00	PRETEC

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
JIS B 6339	AD	15000	Ne	BT50	48	48	91.00	27	27	33.00	21.00	PRETEC

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
JIS B 6339	AD	15000	Ne	BT50	58	58	94.00	32	32	38.00	24.00	PRETEC

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
JIS B 6339	AD	15000	Ne	BT50	70	70	97.00	40	40	41.00	27.00	PRETEC

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Verwendung:
- zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830, ähnlich DIN 6358 mit Steilkegel ISO 7388-2 Form JD und JF
- Form JD/JF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund (BT40 & BT50)

Lieferung:
Komplett mit Fräseranzugsschraube, Mitnehmerring und Passfeder.

Hinweis:
- 241050 BT30 gewuchtet mit G2,5 bei 25.000 1/min
- passendes Zubehör finden Sie ab Seite 24/???

Specifikacije

Zaloga	DIN-standard	Oblika	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
DA	JIS B 6339	AD	15000	Ne	BT30, BT40, BT50	32, 40, 48, 58, 70	32, 40, 48, 58, 70	67.00, 69.00, 76.00, 84.00, 74.00, 87.00, 89.00, 91.00, 94.00, 97.00	16, 22, 27, 32, 40	16, 22, 27, 32, 40	27.00, 31.00, 33.00, 38.00, 41.00	17.00, 19.00, 21.00, 24.00, 27.00	PRETEC

Izberite različico

Išči:

[C2] Velikost vpenjala:

[B3] Uporabna rezna dolžina v mm:

[C81] Dolžina vpenjanja, max. Mm:

[C71] Zunanji premer vpenjala mm:

C71 Zunanji premer vpenjala mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[C82] Minimalna dolžina vpetja v mm:

Šifra	Naziv	[C2] Velikost vpenjala	[B3] Uporabna rezna dolžina v mm	[C81] Dolžina vpenjanja, max. Mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[C82] Minimalna dolžina vpetja v mm
241050 30X16	TRN VPENJALNI ZA REZKALNO GLAVO - KOMBINIRANI MAS403 AD BT30x16mm - kratek	BT30	67.00	27.00	16	16	32	32	17.00
241050 30X22	TRN VPENJALNI ZA REZKALNO GLAVO - KOMBINIRANI MAS403 AD BT30x22mm - kratek	BT30	69.00	31.00	22	22	40	40	19.00
241050 30X27	Kombi-Aufsteckfräsdorn kurz ISO 7388-2 JD 30x27 PRETEC	BT30	76.00	33.00	27	27	48	48	21.00
241050 40X16	TRN VPENJALNI ZA REZKALNO GLAVO - KOMBINIRANI MAS403 AD BT40x16mm - kratek	BT40	84.00	27.00	16	16	32	32	17.00
241050 40X22	TRN VPENJALNI ZA REZKALNO GLAVO - KOMBINIRANI MAS403 AD BT40x22mm - kratek	BT40	74.00	31.00	22	22	40	40	19.00
241050 40X27	TRN VPENJALNI ZA REZKALNO GLAVO - KOMBINIRANI MAS403 AD BT40x27mm - kratek	BT40	76.00	33.00	27	27	48	48	21.00
241050 40X32	TRN VPENJALNI ZA REZKALNO GLAVO - KOMBINIRANI MAS403 AD BT40x32mm - kratek	BT40	84.00	38.00	32	32	58	58	24.00
241050 40X40	TRN VPENJALNI ZA REZKALNO GLAVO - KOMBINIRANI MAS403 AD BT40x40mm - kratek	BT40	87.00	41.00	40	40	70	70	27.00
241050 50X16	TRN VPENJALNI ZA REZKALNO GLAVO - KOMBINIRANI MAS403 AD BT50x16mm - kratek	BT50	87.00	27.00	16	16	32	32	17.00
241050 50X22	TRN VPENJALNI ZA REZKALNO GLAVO - KOMBINIRANI MAS403 AD BT50x22mm - kratek	BT50	89.00	31.00	22	22	40	40	19.00
