Proizvajalec: Slika za proizvajalca SCHUNK

Trn vpenjalni tendo silver ISO12164-1 HSKA 241424

Skupna šifra: 241424

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

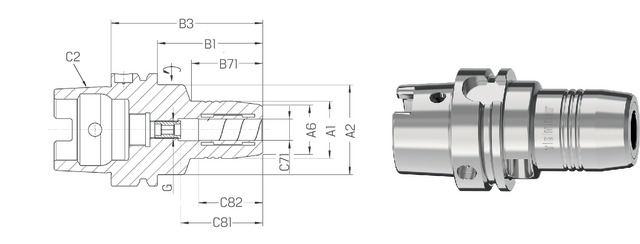

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A63	26	26	22.0	44	44	70.00	24	6	6	37.00	27.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A63	28	28	24.0	44	44	70.00	25	8	8	37.00	27.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A63	30	30	26.0	54	54	80.00	35	10	10	41.00	31.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A63	32	32	28.0	59	59	85.00	40	12	12	46.00	36.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A63	34	34	30.0	59	59	85.00	40	14	14	46.00	36.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A63	38	38	34.0	64	64	90.00	46	16	16	49.00	39.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A63	40	40	36.0	64	64	90.00	47	18	18	49.00	39.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A63	42	42	38.0	64	64	90.00	48	20	20	51.00	41.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A63	57	57	53.0	94	94	120.00	25	25	57.00	47.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A63	62	62	58.0	99	99	125.00	32	32	61.00	51.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A100	26	26	22.0	46	46	75.00	26	6	6	37.00	27.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A100	28	28	24.0	46	46	75.00	26	8	8	37.00	27.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A100	30	30	26.0	61	61	90.00	42	10	10	41.00	31.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A100	32	32	28.0	66	66	95.00	47	12	12	46.00	36.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A100	34	34	30.0	66	66	95.00	47	14	14	46.00	36.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A100	38	38	34.0	71	71	100.00	53	16	16	49.00	39.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A100	40	40	36.0	71	71	100.00	53	18	18	49.00	39.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A100	42	42	38.0	76	76	105.00	59	20	20	51.00	41.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A100	57	57	53.0	81	81	110.00	62	25	25	57.00	47.00	SCHUNK

[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka
HSK-A100	64	64	60.0	81	81	110.00	62	32	32	61.00	51.00	SCHUNK

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- mit Einstellschraube zur axialen Längenverstellung
- für automatischen Werkzeughalterwechsel
- Spannung ohne Peripheriegeräte
- Rundlaufgenauigkeit < 0,003 mm bei 2,5 × D
- Bohrung für Datenträger nach DIN 69873

Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/XXX

[C2] Velikost vpenjala	HSK-A63, HSK-A100
[A1] Zunanji premer vpenjala 1 mm	26, 28, 30, 32, 34, 38, 40, 42, 57, 62, 64
A1 mm	26, 28, 30, 32, 34, 38, 40, 42, 57, 62, 64
[A6] Premer preloma	22.0, 24.0, 26.0, 28.0, 30.0, 34.0, 36.0, 38.0, 53.0, 58.0, 60.0
[B1] Dolžina zunanjega premera vpenjala 1 mm	44, 54, 59, 64, 94, 99, 46, 61, 66, 71, 76, 81
B1 mm	44, 54, 59, 64, 94, 99, 46, 61, 66, 71, 76, 81
[B3] Uporabna rezna dolžina v mm	70.00, 80.00, 85.00, 90.00, 120.00, 125.00, 75.00, 95.00, 100.00, 105.00, 110.00
[B71] Uporabna dolžina	24, 25, 35, 40, 46, 47, 48, 26, 42, 53, 59, 62
[C71] Zunanji premer vpenjala mm	6, 8, 10, 12, 14, 16, 18, 20, 25, 32
C71 Zunanji premer vpenjala mm	6, 8, 10, 12, 14, 16, 18, 20, 25, 32
[C81] Dolžina vpenjanja, max. Mm	37.00, 41.00, 46.00, 49.00, 51.00, 57.00, 61.00
[C82] Minimalna dolžina vpetja v mm	27.00, 31.00, 36.00, 39.00, 41.00, 47.00, 51.00
Znamka	SCHUNK

Izberite različico

Išči:

[C2] Velikost vpenjala:

[B3] Uporabna rezna dolžina v mm:

[B71] Uporabna dolžina:

[C81] Dolžina vpenjanja, max. Mm:

[C71] Zunanji premer vpenjala mm:

C71 Zunanji premer vpenjala mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[A6] Premer preloma:

[C82] Minimalna dolžina vpetja v mm:

[B1] Dolžina zunanjega premera vpenjala 1 mm:

B1 mm:

Šifra	Naziv	[C2] Velikost vpenjala	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C81] Dolžina vpenjanja, max. Mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[C82] Minimalna dolžina vpetja v mm	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	Cena	V košarico
241424 100/06	TRN VPENJALNI TENDO SILVER ISO12164-1 HSKA100X06 SCHUNK	HSK-A100	75.00	26	37.00	6	6	26	26	22.0	27.00	46	46	Redna cena: 365,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241424 100/08	TRN VPENJALNI TENDO SILVER ISO12164-1 HSKA100X08 SCHUNK	HSK-A100	75.00	26	37.00	8	8	28	28	24.0	27.00	46	46	Redna cena: 365,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241424 100/10	TRN VPENJALNI TENDO SILVER ISO12164-1 HSKA100X10 SCHUNK	HSK-A100	90.00	42	41.00	10	10	30	30	26.0	31.00	61	61	Redna cena: 365,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241424 100/12	TRN VPENJALNI TENDO SILVER ISO12164-1 HSKA100X12 SCHUNK	HSK-A100	95.00	47	46.00	12	12	32	32	28.0	36.00	66	66	Redna cena: 365,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241424 100/14	TRN VPENJALNI TENDO SILVER ISO12164-1 HSKA100X14 SCHUNK	HSK-A100	95.00	47	46.00	14	14	34	34	30.0	36.00	66	66	Redna cena: 365,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241424 100/16	TRN VPENJALNI TENDO SILVER ISO12164-1 HSKA100X16 SCHUNK	HSK-A100	100.00	53	49.00	16	16	38	38	34.0	39.00	71	71	Redna cena: 365,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241424 100/18	TRN VPENJALNI TENDO SILVER ISO12164-1 HSKA100X18 SCHUNK	HSK-A100	100.00	53	49.00	18	18	40	40	36.0	39.00	71	71	Redna cena: 365,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241424 100/20	TRN VPENJALNI TENDO SILVER ISO12164-1 HSKA100X20 SCHUNK	HSK-A100	105.00	59	51.00	20	20	42	42	38.0	41.00	76	76	Redna cena: 365,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241424 100/25	TRN VPENJALNI TENDO SILVER ISO12164-1 HSKA100X25 SCHUNK	HSK-A100	110.00	62	57.00	25	25	57	57	53.0	47.00	81	81	Redna cena: 365,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241424 100/32	TRN VPENJALNI TENDO SILVER ISO12164-1 HSKA100X32 SCHUNK	HSK-A100	110.00	62	61.00	32	32	64	64	60.0	51.00	81	81	Redna cena: 365,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
