Trn vpenjalni tendo silver ISO 7388-2 JD/JF 241421

Skupna šifra: 241421
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija
Ausführung:
- mit Einstellschraube zur axialen Längenverstellung
- für automatischen Werkzeughalterwechsel
- Spannung ohne Peripheriegeräte
- Rundlaufgenauigkeit < 0,003 mm bei 2,5 × D
- Bohrungen für Form JF bei Lieferung mit Gewindestiften verschlossen
- Bohrung für Datenträger optional

Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/XXX
Specifikacije

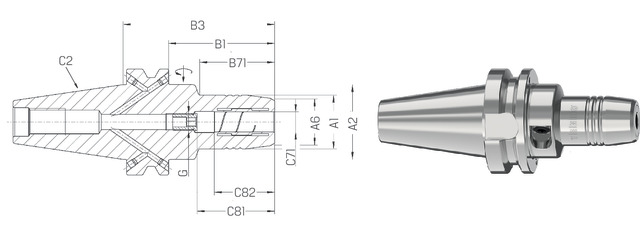

[C2] Velikost vpenjala [A1] Zunanji premer vpenjala 1 mm A1 mm [A6] Premer preloma [B1] Dolžina zunanjega premera vpenjala 1 mm B1 mm [B3] Uporabna rezna dolžina v mm [B71] Uporabna dolžina [C71] Zunanji premer vpenjala mm C71 Zunanji premer vpenjala mm [C81] Dolžina vpenjanja, max. Mm [C82] Minimalna dolžina vpetja v mm Znamka
BT40 26, 28, 30, 32, 38, 42, 62 26, 28, 30, 32, 38, 42, 62 22.0, 24.0, 26.0, 28.0, 34.0, 38.0, 59.0 63, 73 63, 73 90.00, 100.00 43, 44.5, 47.5 6, 8, 10, 12, 16, 20, 32 6, 8, 10, 12, 16, 20, 32 37.00, 41.00, 46.00, 49.00, 51.00, 61.00 27.00, 31.00, 36.00, 39.00, 41.00, 51.00 SCHUNK

Izberite različico

[B3] Uporabna rezna dolžina v mm:
[B71] Uporabna dolžina:
[C81] Dolžina vpenjanja, max. Mm:
[C71] Zunanji premer vpenjala mm:
C71 Zunanji premer vpenjala mm:
[A1] Zunanji premer vpenjala 1 mm:
A1 mm:
[A6] Premer preloma:
[C82] Minimalna dolžina vpetja v mm:
[B1] Dolžina zunanjega premera vpenjala 1 mm:
B1 mm:
Slika Šifra Naziv [B3] Uporabna rezna dolžina v mm [B71] Uporabna dolžina [C81] Dolžina vpenjanja, max. Mm [C71] Zunanji premer vpenjala mm C71 Zunanji premer vpenjala mm [A1] Zunanji premer vpenjala 1 mm A1 mm [A6] Premer preloma [C82] Minimalna dolžina vpetja v mm [B1] Dolžina zunanjega premera vpenjala 1 mm B1 mm
241421 40/06 TRN VPENJALNI TENDO SILVER ISO 7388-2 JD/JF 40X06 SCHUNK 90.00 43 37.00 6 6 26 26 22.0 27.00 63 63
241421 40/08 TRN VPENJALNI TENDO SILVER ISO 7388-2 JD/JF 40X08 SCHUNK 90.00 44.5 37.00 8 8 28 28 24.0 27.00 63 63
241421 40/10 TRN VPENJALNI TENDO SILVER ISO 7388-2 JD/JF 40X10 SCHUNK 90.00 44.5 41.00 10 10 30 30 26.0 31.00 63 63
241421 40/12 TRN VPENJALNI TENDO SILVER ISO 7388-2 JD/JF 40X12 SCHUNK 90.00 44.5 46.00 12 12 32 32 28.0 36.00 63 63
241421 40/16 TRN VPENJALNI TENDO SILVER ISO 7388-2 JD/JF 40X16 SCHUNK 90.00 47.5 49.00 16 16 38 38 34.0 39.00 63 63
241421 40/20 TRN VPENJALNI TENDO SILVER ISO 7388-2 JD/JF 40X20 SCHUNK 90.00 47.5 51.00 20 20 42 42 38.0 41.00 63 63
241421 40/32 TRN VPENJALNI TENDO SILVER ISO 7388-2 JD/JF 40X32 SCHUNK 100.00 / 61.00 32 32 62 62 59.0 51.00 73 73
