Proizvajalec: Slika za proizvajalca SCHUNK

Trn vpenjalni hidravlični TENDO ISO12164-1 vitka - dolaga izvedba 241429

Skupna šifra: 241429
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija
Ausführung:
- mit axialer Längenverstellung
- für automatischen Werkzeugwechsel
- Wuchtgüte G2,5 bei 25.000 min-1
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003 mm
Specifikacije

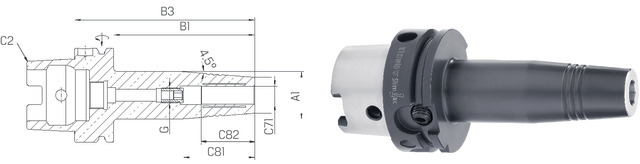

DIN-standard Oblika Izravnava S hladilnim kanalom [C2] Velikost vpenjala [A1] Zunanji premer vpenjala 1 mm A1 mm [B1] Dolžina zunanjega premera vpenjala 1 mm B1 mm [B3] Uporabna rezna dolžina v mm [C71] Zunanji premer vpenjala mm C71 Zunanji premer vpenjala mm [C81] Dolžina vpenjanja, max. Mm [C82] Minimalna dolžina vpetja v mm Znamka
DIN 69893 A 25000 Ne HSK-A63 27, 32, 34, 42 27, 32, 34, 42 94 94 120.00 6, 8, 10, 12, 14, 16, 20 6, 8, 10, 12, 14, 16, 20 38.20, 43.20, 47.70, 48.70, 53.20, 55.70 28.20, 33.20, 37.70, 38.70, 43.20, 45.70 SCHUNK

Izberite različico

[C81] Dolžina vpenjanja, max. Mm:
[C71] Zunanji premer vpenjala mm:
C71 Zunanji premer vpenjala mm:
[A1] Zunanji premer vpenjala 1 mm:
A1 mm:
[C82] Minimalna dolžina vpetja v mm:
Slika Šifra Naziv [C81] Dolžina vpenjanja, max. Mm [C71] Zunanji premer vpenjala mm C71 Zunanji premer vpenjala mm [A1] Zunanji premer vpenjala 1 mm A1 mm [C82] Minimalna dolžina vpetja v mm
241429 63/06 Dehnspannfutter TENDO Slim lg. ISO12164-1 A 63x06 SCHUNK 38.20 6 6 27 27 28.20
241429 63/08 Dehnspannfutter TENDO Slim lg. ISO12164-1 A 63x08 SCHUNK 38.20 8 8 27 27 28.20
241429 63/10 Dehnspannfutter TENDO Slim lg. ISO12164-1 A 63x10 SCHUNK 43.20 10 10 32 32 33.20
241429 63/12 Dehnspannfutter TENDO Slim lg. ISO12164-1 A 63x12 SCHUNK 47.70 12 12 32 32 37.70
241429 63/14 Dehnspannfutter TENDO Slim lg. ISO12164-1 A 63x14 SCHUNK 48.70 14 14 34 34 38.70
241429 63/16 Dehnspannfutter TENDO Slim lg. ISO12164-1 A 63x16 SCHUNK 53.20 16 16 34 34 43.20
241429 63/20 Dehnspannfutter TENDO Slim lg. ISO12164-1 A 63x20 SCHUNK 55.70 20 20 42 42 45.70
