Trn vpenjalni hidraulični TENDO DIN69893A HSK 241426

Skupna šifra: 241426

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Dehnspannfutter TENDO E lang ISO12164-1 A 63x06 SCHUNK

Šifra izdelka:241426 63/06

Hydrodehn-Spannfutter SCHUNK, DIN 69893 A TENDO lang schlank

Specifikacije

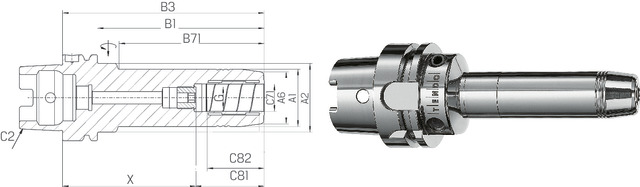

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	Teža kg	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
A	HSC	25000	Ne	1,4	HSK-A63	26	26	22.0	124	124	150.00	103	6	6	37.00	37.00	SCHUNK	DIN 69893

Dehnspannfutter TENDO E lang ISO12164-1 A 63x08 SCHUNK

Šifra izdelka:241426 63/08

Hydrodehn-Spannfutter SCHUNK, DIN 69893 A TENDO lang schlank

Specifikacije

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	Teža kg	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
A	HSC	25000	Ne	1,4	HSK-A63	28	28	24.0	124	124	150.00	104	8	8	37.00	27.00	SCHUNK	DIN 69893

Dehnspannfutter TENDO E lang ISO12164-1 A 63x10 SCHUNK

Šifra izdelka:241426 63/10

Hydrodehn-Spannfutter SCHUNK, DIN 69893 A TENDO lang schlank

Specifikacije

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	Teža kg	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
A	HSC	25000	Ne	1,5	HSK-A63	30	30	26.0	124	124	150.00	104	10	10	41.00	27.00	SCHUNK	DIN 69893

Dehnspannfutter TENDO E lang ISO12164-1 A 63x12 SCHUNK

Šifra izdelka:241426 63/12

Hydrodehn-Spannfutter SCHUNK, DIN 69893 A TENDO lang schlank

Specifikacije

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	Teža kg	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
A	HSC	25000	Ne	1,5	HSK-A63	32	32	28.0	124	124	150.00	105	12	12	46.00	31.00	SCHUNK	DIN 69893

Dehnspannfutter TENDO E lang ISO12164-1 A 63x14 SCHUNK

Šifra izdelka:241426 63/14

Hydrodehn-Spannfutter SCHUNK, DIN 69893 A TENDO lang schlank

Specifikacije

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	Teža kg	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
A	HSC	25000	Ne	1,6	HSK-A63	34	34	30.0	124	124	150.00	105	14	14	46.00	36.00	SCHUNK	DIN 69893

Dehnspannfutter TENDO E lang ISO12164-1 A 63x16 SCHUNK

Šifra izdelka:241426 63/16

Hydrodehn-Spannfutter SCHUNK, DIN 69893 A TENDO lang schlank

Specifikacije

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	Teža kg	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
A	HSC	25000	Ne	1,8	HSK-A63	38	38	34.0	124	124	150.00	106	16	16	49.00	39.00	SCHUNK	DIN 69893

Dehnspannfutter TENDO E lang ISO12164-1 A 63x18 SCHUNK

Šifra izdelka:241426 63/18

Hydrodehn-Spannfutter SCHUNK, DIN 69893 A TENDO lang schlank

Specifikacije

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	Teža kg	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
A	HSC	25000	Ne	1,8	HSK-A63	40	40	36.0	124	124	150.00	107	18	18	49.00	39.00	SCHUNK	DIN 69893

Dehnspannfutter TENDO E lang ISO12164-1 A 63x20 SCHUNK

Šifra izdelka:241426 63/20

Hydrodehn-Spannfutter SCHUNK, DIN 69893 A TENDO lang schlank

Specifikacije

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	Teža kg	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
A	HSC	25000	Ne	1,9	HSK-A63	42	42	38.0	124	124	150.00	108	20	20	51.00	41.00	SCHUNK	DIN 69893

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- lange, schlanke Ausführung mit axialer Längeneinstellung
- für automatischen Werkzeugwechsel
- mit Schwingungsdämpfung
- maximale Drehzahl 50.000 min^-1
- Spannung ohne Peripheriegeräte, nur mit Sechskantschlüssel
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003 mm

Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/???.

Oblika	A
Vrsta rezkarja	HSC
Izravnava	25000
S hladilnim kanalom	Ne
Teža kg	1,4, 1,5, 1,6, 1,8, 1,9
[C2] Velikost vpenjala	HSK-A63
[A1] Zunanji premer vpenjala 1 mm	26, 28, 30, 32, 34, 38, 40, 42
A1 mm	26, 28, 30, 32, 34, 38, 40, 42
[A6] Premer preloma	22.0, 24.0, 26.0, 28.0, 30.0, 34.0, 36.0, 38.0
[B1] Dolžina zunanjega premera vpenjala 1 mm	124
B1 mm	124
[B3] Uporabna rezna dolžina v mm	150.00
[B71] Uporabna dolžina	103, 104, 105, 106, 107, 108
[C71] Zunanji premer vpenjala mm	6, 8, 10, 12, 14, 16, 18, 20
C71 Zunanji premer vpenjala mm	6, 8, 10, 12, 14, 16, 18, 20
[C81] Dolžina vpenjanja, max. Mm	37.00, 41.00, 46.00, 49.00, 51.00
[C82] Minimalna dolžina vpetja v mm	37.00, 27.00, 31.00, 36.00, 39.00, 41.00
Znamka	SCHUNK
Standard	DIN 69893

Izberite različico

Išči:

[B71] Uporabna dolžina:

[C81] Dolžina vpenjanja, max. Mm:

[C71] Zunanji premer vpenjala mm:

C71 Zunanji premer vpenjala mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[A6] Premer preloma:

[C82] Minimalna dolžina vpetja v mm:

Teža kg:

Slika	Šifra	Naziv	[B71] Uporabna dolžina	[C81] Dolžina vpenjanja, max. Mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[C82] Minimalna dolžina vpetja v mm	Teža kg	Cena	V košarico
	241426 63/06	Dehnspannfutter TENDO E lang ISO12164-1 A 63x06 SCHUNK	103	37.00	6	6	26	26	22.0	37.00	1,4	Redna cena: 547,04 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
	241426 63/08	Dehnspannfutter TENDO E lang ISO12164-1 A 63x08 SCHUNK	104	37.00	8	8	28	28	24.0	27.00	1,4	Redna cena: 547,04 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
	241426 63/10	Dehnspannfutter TENDO E lang ISO12164-1 A 63x10 SCHUNK	104	41.00	10	10	30	30	26.0	27.00	1,5	Redna cena: 547,04 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
	241426 63/12	Dehnspannfutter TENDO E lang ISO12164-1 A 63x12 SCHUNK	105	46.00	12	12	32	32	28.0	31.00	1,5	Redna cena: 547,04 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
	241426 63/14	Dehnspannfutter TENDO E lang ISO12164-1 A 63x14 SCHUNK	105	46.00	14	14	34	34	30.0	36.00	1,6	Redna cena: 547,04 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
	241426 63/16	Dehnspannfutter TENDO E lang ISO12164-1 A 63x16 SCHUNK	106	49.00	16	16	38	38	34.0	39.00	1,8	Redna cena: 547,04 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
	241426 63/18	Dehnspannfutter TENDO E lang ISO12164-1 A 63x18 SCHUNK	107	49.00	18	18	40	40	36.0	39.00	1,8	Redna cena: 547,04 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
	241426 63/20	Dehnspannfutter TENDO E lang ISO12164-1 A 63x20 SCHUNK	108	51.00	20	20	42	42	38.0	41.00	1,9	Redna cena: 547,04 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
