Proizvajalec: Slika za proizvajalca SCHUNK

Trn vpenjalni hidraulični TENDO ISO 7388-1 AD/AF tanek 241413

Skupna šifra: 241413
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija
Ausführung:
- lange, schlanke Ausführung mit axialer Längenverstellung
- für automatischen Werkzeugwechsel
- Wuchtgüte G2,5 bei 25.000 min-1
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003 mm
Specifikacije

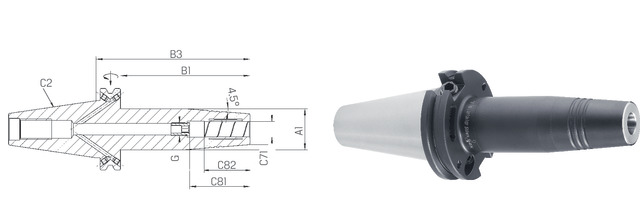

DIN-standard Oblika Izravnava S hladilnim kanalom [C2] Velikost vpenjala [A1] Zunanji premer vpenjala 1 mm A1 mm [B1] Dolžina zunanjega premera vpenjala 1 mm B1 mm [B3] Uporabna rezna dolžina v mm [C71] Zunanji premer vpenjala mm C71 Zunanji premer vpenjala mm [C81] Dolžina vpenjanja, max. Mm [C82] Minimalna dolžina vpetja v mm Znamka
DIN 69871 AD 25000 Ne SK40 27, 32, 34, 42 27, 32, 34, 42 100.9 100.9 120.00 6, 8, 10, 12, 16, 20 6, 8, 10, 12, 16, 20 36.00, 42.00, 47.00, 50.00, 52.00 26.00, 32.00, 37.00, 40.00, 42.00 SCHUNK

Izberite različico

[C81] Dolžina vpenjanja, max. Mm:
[C71] Zunanji premer vpenjala mm:
C71 Zunanji premer vpenjala mm:
[A1] Zunanji premer vpenjala 1 mm:
A1 mm:
[C82] Minimalna dolžina vpetja v mm:
Slika Šifra Naziv [C81] Dolžina vpenjanja, max. Mm [C71] Zunanji premer vpenjala mm C71 Zunanji premer vpenjala mm [A1] Zunanji premer vpenjala 1 mm A1 mm [C82] Minimalna dolžina vpetja v mm
241413 40/06 Dehnspannfutter TENDO Slim lg. ISO 7388-1 AD/AF 40x06 SCHUNK 36.00 6 6 27 27 26.00
241413 40/08 Dehnspannfutter TENDO Slim lg. ISO 7388-1 AD/AF 40x08 SCHUNK 36.00 8 8 27 27 26.00
241413 40/10 Dehnspannfutter TENDO Slim lg. ISO 7388-1 AD/AF 40x10 SCHUNK 42.00 10 10 32 32 32.00
241413 40/12 Dehnspannfutter TENDO Slim lg. ISO 7388-1 AD/AF 40x12 SCHUNK 47.00 12 12 32 32 37.00
241413 40/16 Dehnspannfutter TENDO Slim lg. ISO 7388-1 AD/AF 40x16 SCHUNK 50.00 16 16 34 34 40.00
241413 40/20 Dehnspannfutter TENDO Slim lg. ISO 7388-1 AD/AF 40x20 SCHUNK 52.00 20 20 42 42 42.00
