Proizvajalec: Slika za proizvajalca SCHUNK

Trn vpenjalni tendo silver ISO 7388-1 AD/AF 241404

Skupna šifra: 241404

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

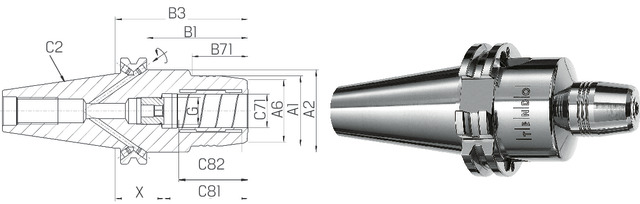

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK30	26	26	23.0	36	36	55.00	20	6	6	37.00	27.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK30	28	28	25.0	36	36	55.00	20	8	8	37.00	27.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK30	30	30	27.0	36	36	55.00	21	10	10	41.00	31.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK30	32	32	29.0	36	36	55.00	22	12	12	46.00	36.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK30	38	38	35.0	71	71	90.00	50	16	16	49.00	39.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK30	42	42	38.0	71	71	90.00	50	20	20	51.00	41.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK40	26	26	22.0	61.5	61.5	80.50	29.5	6	6	37.00	27.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK40	28	28	24.0	61.5	61.5	80.50	30	8	8	37.00	27.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK40	30	30	26.0	61.5	61.5	80.50	31	10	10	41.00	31.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK40	32	32	28.0	61.5	61.5	80.50	31.5	12	12	46.00	36.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK40	38	38	34.0	61.5	61.5	80.50	33	16	16	49.00	39.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK40	42	42	38.0	61.5	61.5	80.50	34	20	20	51.00	41.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK40	55	55	53.0	61.5	61.5	80.50	22	25	25	57.00	47.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK40	63	63	60.0	61.5	61.5	80.50	25.5	32	32	61.00	51.00	SCHUNK	DIN 69871

Oblika	Vrsta rezkarja	Izravnava	S hladilnim kanalom	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[C82] Minimalna dolžina vpetja v mm	Znamka	Standard
AD/B	HPC	25000	Ne	SK50	42	42	38.0	61.5	61.5	80.50	34	20	20	51.00	41.00	SCHUNK	DIN 69871

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- kurze, schlanke Ausführung mit axialer Längenverstellung
- Schwingungsdämpfung
- Spannung ohne Peripheriegeräte, nur mit Sechskantschlüssel
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003 mm
- maximale Drehzahl 50.000 min^-1

Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/???.

Oblika	AD/B
Vrsta rezkarja	HPC
Izravnava	25000
S hladilnim kanalom	Ne
[C2] Velikost vpenjala	SK30, SK40, SK50
[A1] Zunanji premer vpenjala 1 mm	26, 28, 30, 32, 38, 42, 55, 63
A1 mm	26, 28, 30, 32, 38, 42, 55, 63
[A6] Premer preloma	23.0, 25.0, 27.0, 29.0, 35.0, 38.0, 22.0, 24.0, 26.0, 28.0, 34.0, 53.0, 60.0
[B1] Dolžina zunanjega premera vpenjala 1 mm	36, 71, 61.5
B1 mm	36, 71, 61.5
[B3] Uporabna rezna dolžina v mm	55.00, 90.00, 80.50
[B71] Uporabna dolžina	20, 21, 22, 50, 29.5, 30, 31, 31.5, 33, 34, 25.5
[C71] Zunanji premer vpenjala mm	6, 8, 10, 12, 16, 20, 25, 32
C71 Zunanji premer vpenjala mm	6, 8, 10, 12, 16, 20, 25, 32
[C81] Dolžina vpenjanja, max. Mm	37.00, 41.00, 46.00, 49.00, 51.00, 57.00, 61.00
[C82] Minimalna dolžina vpetja v mm	27.00, 31.00, 36.00, 39.00, 41.00, 47.00, 51.00
Znamka	SCHUNK
Standard	DIN 69871

Izberite različico

Išči:

[C2] Velikost vpenjala:

[B3] Uporabna rezna dolžina v mm:

[B71] Uporabna dolžina:

[C81] Dolžina vpenjanja, max. Mm:

[C71] Zunanji premer vpenjala mm:

C71 Zunanji premer vpenjala mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[A6] Premer preloma:

[C82] Minimalna dolžina vpetja v mm:

[B1] Dolžina zunanjega premera vpenjala 1 mm:

B1 mm:

Šifra	Naziv	[C2] Velikost vpenjala	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C81] Dolžina vpenjanja, max. Mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[C82] Minimalna dolžina vpetja v mm	[B1] Dolžina zunanjega premera vpenjala 1 mm	B1 mm	Cena	V košarico
241404 30/06	Dehnspannfutter TENDO KS kurz ISO 7388-1 AD/AF 30x06 SCHUNK	SK30	55.00	20	37.00	6	6	26	26	23.0	27.00	36	36	Redna cena: 311,45 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241404 30/08	Dehnspannfutter TENDO KS kurz ISO 7388-1 AD/AF 30x08 SCHUNK	SK30	55.00	20	37.00	8	8	28	28	25.0	27.00	36	36	Redna cena: 311,45 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241404 30/10	Dehnspannfutter TENDO KS kurz ISO 7388-1 AD/AF 30x10 SCHUNK	SK30	55.00	21	41.00	10	10	30	30	27.0	31.00	36	36	Redna cena: 311,45 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241404 30/12	Dehnspannfutter TENDO KS kurz ISO 7388-1 AD/AF 30x12 SCHUNK	SK30	55.00	22	46.00	12	12	32	32	29.0	36.00	36	36	Redna cena: 311,45 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241404 30/16	Dehnspannfutter TENDO KS kurz ISO 7388-1 AD/AF 30x16 SCHUNK	SK30	90.00	50	49.00	16	16	38	38	35.0	39.00	71	71	Redna cena: 311,45 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241404 30/20	Dehnspannfutter TENDO KS kurz ISO 7388-1 AD/AF 30x20 SCHUNK	SK30	90.00	50	51.00	20	20	42	42	38.0	41.00	71	71	Redna cena: 311,45 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241404 40/06	Dehnspannfutter TENDO KS kurz ISO 7388-1 AD/AF 40x06 SCHUNK	SK40	80.50	29.5	37.00	6	6	26	26	22.0	27.00	61.5	61.5	Redna cena: 307,46 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
241404 40/08	Dehnspannfutter TENDO KS kurz ISO 7388-1 AD/AF 40x08 SCHUNK	SK40	80.50	30	37.00	8	8	28	28	24.0	27.00	61.5	61.5	Redna cena: 307,46 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
204264	TRN VPENJALNI HIDRAVLIČNI-TENDO P ISO 7388-1 AD/AF SK40x12 SCHUNK	SK40	80.50	31.5	46.00	12	12	32	32	28.0	36.00	61.5	61.5	Redna cena: 307,46 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
204266	TRN VPENJALNI HIDRAVLIČNI-TENDO P ISO 7388-1 AD/AF SK40x20 SCHUNK	SK40	80.50	34	51.00	20	20	42	42	38.0	41.00	61.5	61.5	Redna cena: 307,46 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
