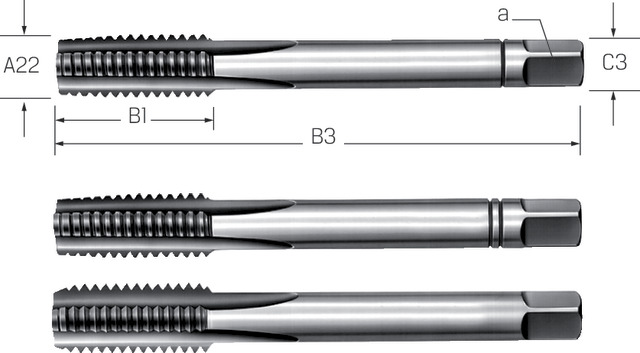

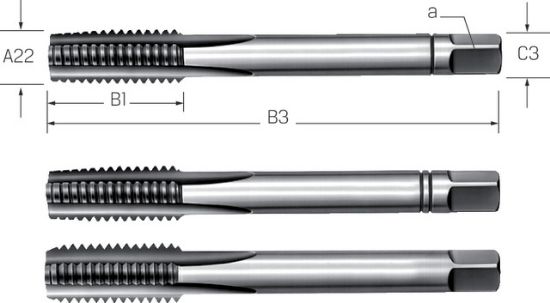

Sveder navojni ročni DIN2184-2 UNC 13 HSS (1gar.=3Kosi) 130430

Skupna šifra: 130430

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Zaloga	Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
DA	60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 6	32	11.00	45	4	2.85	3	3	PRETEC

Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 8	32	12.00	45	4.5	3.50	3.4	3.4	PRETEC

Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 10	24	14.00	50	6	3.90	4.9	4.9	PRETEC

Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 12	24	16.00	56	6	4.50	4.9	4.9	PRETEC

Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 1/4	20	16.00	56	6	5.20	4.9	4.9	PRETEC

Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 5/16	18	20.00	63	6	6.60	4.9	4.9	PRETEC

Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 3/8	16	22.00	70	7	8.00	5.5	5.5	PRETEC

Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 7/16	14	22.00	70	8	9.40	6.2	6.2	PRETEC

Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 1/2	13	25.00	75	9	10.75	7	7	PRETEC

Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 5/8	11	27.00	80	12	13.50	9	9	PRETEC

Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 3/4	10	32.00	95	14	16.50	11	11	PRETEC

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- dreiteiliger Satz, bestehend aus Vor-, Mittel- und Fertigschneider
- Gewindeprofil aus dem Vollen geschliffen
- Flanke geschliffen und hinterschliffen

Specifikacije

Zaloga	Bočni kot	Standard navojnega svedra	Standard navoja	Vrsta navoja	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer navoja v colah	Število zob na colo	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka
DA	60	DIN 2184-2	ASME B1.1	UNC	P (Stahl - Stahlgusss)	rechts	2B	UNC 6, UNC 8, UNC 10, UNC 12, UNC 1/4, UNC 5/16, UNC 3/8, UNC 7/16, UNC 1/2, UNC 5/8, UNC 3/4	32, 24, 20, 18, 16, 14, 13, 11, 10	11.00, 12.00, 14.00, 16.00, 20.00, 22.00, 25.00, 27.00, 32.00	45, 50, 56, 63, 70, 75, 80, 95	4, 4.5, 6, 7, 8, 9, 12, 14	2.85, 3.50, 3.90, 4.50, 5.20, 6.60, 8.00, 9.40, 10.75, 13.50, 16.50	3, 3.4, 4.9, 5.5, 6.2, 7, 9, 11	3, 3.4, 4.9, 5.5, 6.2, 7, 9, 11	PRETEC

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Vpenjalni kvadrat nav. svedra (a):

Vpenjalni kvadrat nav. svedra (a) v mm:

[A21] Nazivni premer navoja v colah:

Število zob na colo:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	[A21] Nazivni premer navoja v colah	Število zob na colo
130430 6-32	SVEDER NAV.ROČNI DIN2184-2 UNC 6-32 HSS (1Gar=3Kosi)	45	4	11.00	2.85	3	3	UNC 6	32
130430 10-24	Handgewindeb.-Satz HSS DIN 351 UNC 10 -24 PRETEC	50	6	14.00	3.90	4.9	4.9	UNC 10	24
130430 12-24	Handgewindeb.-Satz HSS DIN 351 UNC 12 -24 PRETEC	56	6	16.00	4.50	4.9	4.9	UNC 12	24
130430 1/2-13	SVEDER NAV.ROČNI DIN2184-2 UNC 1/2-13 HSS (1Gar=3Kosi)	75	9	25.00	10.75	7	7	UNC 1/2	13
130430 1/4-20	SVEDER NAV.ROČNI DIN2184-2 UNC 1/4-20 HSS (1Gar=3Kosi)	56	6	16.00	5.20	4.9	4.9	UNC 1/4	20
130430 3/4-10	Handgewindeb.-Satz HSS DIN 351 UNC 3/4-10 PRETEC	95	14	32.00	16.50	11	11	UNC 3/4	10
130430 3/8-16	SVEDER NAV.ROČNI DIN2184-2 UNC 3/8-16 HSS (1Gar=3Kosi)	70	7	22.00	8.00	5.5	5.5	UNC 3/8	16
130430 5/8-11	SVEDER NAV.ROČNI DIN2184-2 UNC 5/8-11 HSS (1Gar=3Kosi)	80	12	27.00	13.50	9	9	UNC 5/8	11
130430 5/16-18	SVEDER NAV.ROČNI DIN2184-2 UNC 5/16-18 HSS (1Gar=3Kosi)	63	6	20.00	6.60	4.9	4.9	UNC 5/16	18
130430 7/16-14	Handgewindeb.-Satz HSS DIN 351 UNC7/16 14 PRETEC	70	8	22.00	9.40	6.2	6.2	UNC 7/16	14
