Proizvajalec: Slika za proizvajalca HAIMER

Trn vpenjalni nakrčni DIN6981 AD/B s hlajenjem Cool-Jet 242722

Skupna šifra: 242722

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	27	27	21.0	80.00	6	6	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	27	27	21.0	80.00	8	8	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	32	32	24.0	80.00	10	10	42.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	32	32	24.0	80.00	12	12	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	34	34	27.0	80.00	14	14	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	34	34	27.0	80.00	16	16	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	42	42	33.0	80.00	18	18	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	42	42	33.0	80.00	20	20	52.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	53	53	44.0	100.00	25	25	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40	53	53	44.0	100.00	32	32	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	27	27	21.0	80.00	6	6	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	27	27	21.0	80.00	8	8	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	32	32	24.0	80.00	10	10	42.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	32	32	24.0	80.00	12	12	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	34	34	27.0	80.00	14	14	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	34	34	27.0	80.00	16	16	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	42	42	33.0	80.00	18	18	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	42	42	33.0	80.00	20	20	52.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	53	53	44.0	100.00	25	25	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK50	53	53	44.0	100.00	32	32	58.00	HAIMER

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

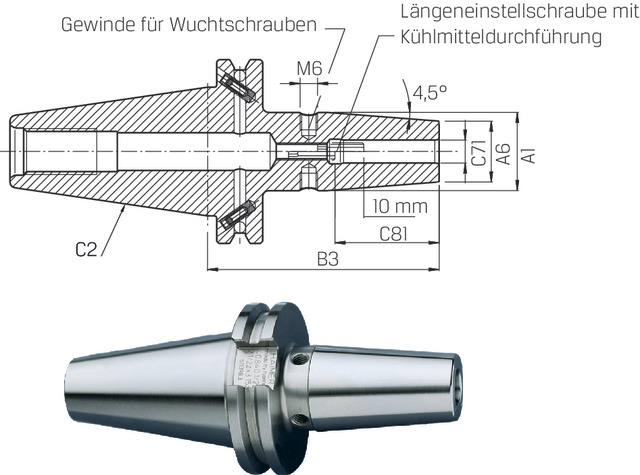

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.

- zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle im Bund
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Feinwuchten mit Wuchtschrauben
- Rundlaufgenauigkeit < 3 µm

Lieferung:
Mit Längeneinstellschraube.

Hinweis:
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben, ohne Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- passendes Zubehör finden Sie ab Seite 24/???

Specifikacije

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Da		Ne	SK40, SK50	27, 32, 34, 42, 53	27, 32, 34, 42, 53	21.0, 24.0, 27.0, 33.0, 44.0	80.00, 100.00	6, 8, 10, 12, 14, 16, 18, 20, 25, 32	6, 8, 10, 12, 14, 16, 18, 20, 25, 32	36.00, 42.00, 47.00, 50.00, 52.00, 58.00	HAIMER

Izberite različico

Išči:

[C2] Velikost vpenjala:

[B3] Uporabna rezna dolžina v mm:

[C81] Dolžina vpenjanja, max. Mm:

[C71] Zunanji premer vpenjala mm:

C71 Zunanji premer vpenjala mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[A6] Premer preloma:

Šifra	Naziv	[C2] Velikost vpenjala	[B3] Uporabna rezna dolžina v mm	[C81] Dolžina vpenjanja, max. Mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma
242722 40/06	TRN VPENJALNI NAKRČNI DIN6981 SK40/D6mm AD/B s hlajenjem Cool-Jet	SK40	80.00	36.00	6	6	27	27	21.0
242722 40/08	TRN VPENJALNI NAKRČNI DIN6981 SK40/D8mm AD/B s hlajenjem Cool-Jet	SK40	80.00	36.00	8	8	27	27	21.0
242722 40/10	TRN VPENJALNI NAKRČNI DIN6981 SK40/D10mm AD/B s hlajenjem Cool-Jet	SK40	80.00	42.00	10	10	32	32	24.0
242722 40/12	TRN VPENJALNI NAKRČNI DIN6981 SK40/D12mm AD/B s hlajenjem Cool-Jet	SK40	80.00	47.00	12	12	32	32	24.0
242722 40/14	Schrumpffutter kurz Cool-Jet ISO 7388-1 AD/AF 40x14 HAIMER	SK40	80.00	47.00	14	14	34	34	27.0
242722 40/16	TRN VPENJALNI NAKRČNI DIN6981 SK40/D16mm AD/B s hlajenjem Cool-Jet	SK40	80.00	50.00	16	16	34	34	27.0
242722 40/18	Schrumpffutter kurz Cool-Jet ISO 7388-1 AD/AF 40x18 HAIMER	SK40	80.00	50.00	18	18	42	42	33.0
242722 40/20	Schrumpffutter kurz Cool-Jet ISO 7388-1 AD/AF 40x20 HAIMER	SK40	80.00	52.00	20	20	42	42	33.0
242722 40/25	Schrumpffutter kurz Cool-Jet ISO 7388-1 AD/AF 40x25 HAIMER	SK40	100.00	58.00	25	25	53	53	44.0
242722 40/32	Schrumpffutter kurz Cool-Jet ISO 7388-1 AD/AF 40x32 HAIMER	SK40	100.00	58.00	32	32	53	53	44.0
