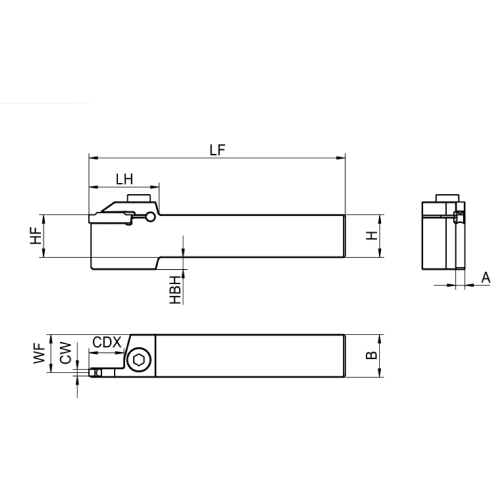

Držalo zunanje za zarezovanje/odrezovanje, ravno, tipa ATSER/L

Skupna šifra: ATSER/L_1616-3232_2T-8T

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Zaloga	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka	H
DA	25	150	56	22.3	32	25	7	5.35	Desna	Achteck	25

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	45	23.3	25	25	0	3.35	Leva	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	20	20	125	37	17.8	12	20	0	4.35	Desna	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	47	21.9	25	25	7	6.2	Desna	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	20	20	125	32	18.8	12	20	0	2.4	Leva	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	33	23.3	15	25	0	3.35	Desna	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	32	23.8	12	25	0	2.4	Desna	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	20	20	125	38.5	18.8	20	20	0	2.4	Desna	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	37.5	23.8	20	25	0	2.4	Desna	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	37	24.1	17	25	0	1.8	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
20	20	125	32	18.3	10	20	0	3.35	Leva	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	20	20	125	33	18.3	15	20	0	3.35	Desna	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	20	20	125	45	18.3	25	20	0	3.35	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	33	24.1	8	25	0	1.8	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	33	24.1	8	25	0	1.8	Leva	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	37	24.1	17	25	0	1.8	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
20	20	125	32	18.3	10	20	0	3.35	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	32	23.8	9	25	0	2.4	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	32	23.8	9	25	0	2.4	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	32	23.3	10	25	0	3.35	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	32	23.3	10	25	0	3.35	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
16	16	110	33	15.1	8	16	4	1.8	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
16	16	110	33	15.1	8	16	4	1.8	Leva	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	16	16	110	32	15.1	12	16	4	1.8	Leva	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	16	16	110	32	15.1	12	16	4	1.8	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
16	16	110	45	14.3	25	16	4	3.35	Leva	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	37	22.8	20	25	0	4.35	Desna	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	37	22.8	20	25	0	4.35	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
20	20	125	37	17.8	12	20	0	4.35	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
20	20	125	37	17.3	12	20	0	5.35	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
20	20	125	37	17.8	20	20	0	4.35	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
20	20	125	37	17.3	12	20	0	5.35	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
20	20	125	41	17.3	20	20	0	5.35	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	47	21.9	16	25	7	6.2	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	47	21.9	16	25	7	6.2	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	47	21.9	25	25	7	6.2	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
16	16	110	32	14.8	9	16	4	2.4	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
16	16	110	32	14.8	9	16	4	2.4	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
16	16	110	32	14.8	12	16	4	2.4	Desna	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	16	16	110	32	14.8	12	16	4	2.4	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
16	16	110	32	14.3	10	16	4	3.35	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
16	16	110	33	14.3	15	16	4	3.35	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
16	16	110	33	14.3	15	16	4	3.35	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
20	20	125	41	17.3	20	20	0	5.35	Leva	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	37	22.8	12	25	0	4.35	Desna	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	37	22.8	12	25	0	4.35	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	37	22.3	12	25	7	5.35	Desna	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	37	22.3	12	25	7	5.35	Leva	Achteck

Zaloga	H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
DA	25	25	150	56	22.3	32	25	7	5.35	Leva	Achteck

H	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka
25	25	150	32	24.1	12	25	0	1.8	Leva	Achteck

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

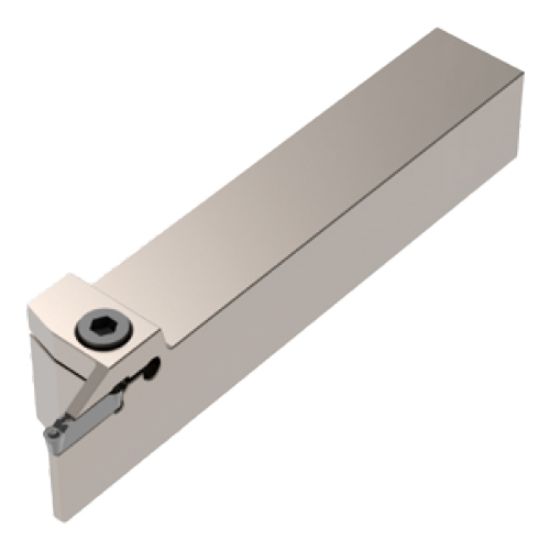

Držalo za zarezovanje in odrez ATSER/L – zunanje, ravno (za ACD ploščice)

- tip izdelka: držalo za zarezovanje in odrez
- izvedba: zunanje, ravno
- tip: ATSER/L
- kompatibilnost: ACD ploščice

Kaj je držalo ATSER/L
Držalo ATSER/L je namenjeno zunanjemu zarezovanju in odrezovanju na CNC in klasičnih stružnicah. Ravna izvedba omogoča stabilno vodenje orodja pri izdelavi utorov in odrezovanju obdelovancev, uporaba ACD ploščic pa zagotavlja natančen rez in dobro kontrolo odrezkov.

Ključne prednosti
- stabilno vpenjanje ACD ploščic
- primerno za natančno zarezovanje in odrez
- ravna izvedba za stabilno rezanje
- dobra kontrola odrezkov pri ozkih rezih
- robustna konstrukcija za industrijsko uporabo

Tehnične lastnosti
- tip držala: ATSER (desno) / ATSEL (levo)
- tip ploščice: ACD
- uporaba: zarezovanje in odrezovanje kovin

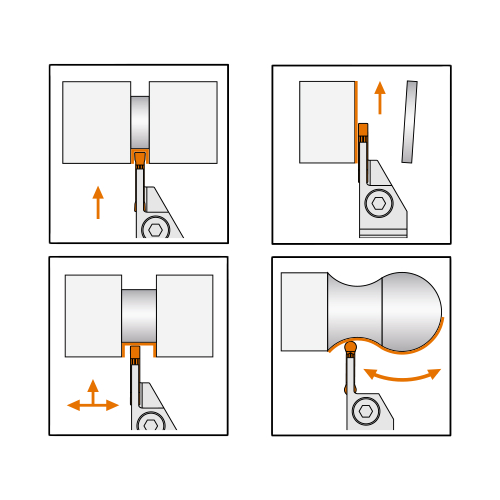

Uporaba
- CNC struženje
- zarezovanje utorov
- odrezovanje obdelovancev
- serijska in posamična proizvodnja

Specifikacije

Zaloga	B	LF	LH	WF	CDX	HF	HBH	A	Izvedba	Znamka	H	DAXN	DAXX
DA	25, 32, 16, 20	150, 170, 110, 125	56, 37, 41, 46, 56.2, 47, 60, 33, 32, 38.5, 37.5, 44.5, 45, 40, 54, 39, 42, 35, 38	22.3, 29.3, 21.9, 28.9, 15.1, 19.1, 24.1, 14.8, 18.8, 23.8, 14.3, 18.3, 23.3, 30.3, 17.8, 22.8, 29.8, 17.3, 30.8, 18,8, 18,3, 17,8, 17,3, 30,8, 29,8, 14,8, 22,8	32, 12, 20, 25, 16, 36, 8, 17, 9, 10, 15	25, 32, 16, 20	7, 0, 4	5.35, 6.2, 1.8, 2.4, 3.35, 4.35, 2,4, 3,35, 4,35, 5,35	Desna, Leva	Achteck	32, 25, 16, 20	80	130

Izberite različico

Išči:

Izvedba:

WF:

CDX:

LF:

HF:

LH:

HBH:

Šifra	Naziv	Izvedba	WF	CDX	LF	H	B	HF	LH	A
00006817	DRŽALO ATSER 2525-3T12	Desna	23.8	12	150	25	25	25	32	2.4
00006818	DRŽALO ATSEL 2525-3T12	Leva	23.8	12	150	25	25	25	32	2.4
00024542	DRŽALO ATSER 2525-4T15	Desna	23.3	15	150	25	25	25	33	3.35
00024913	DRŽALO ATSER 2020-2T08	Desna	19.1	8	125	20	20	20	33	1.8
00024914	ATSEL 2020-2T08	Leva	19.1	8	125	20	20	20	33	1.8
00024915	DRŽALO ATSEL 2020-2T12	Leva	19.1	12	125	20	20	20	32	1.8
00024916	Držalo ATSER 2020-2T12	Desna	19.1	12	125	20	20	20	32	1.8
00024917	Držalo ATSER 2020-2T17	Desna	19.1	17	125	20	20	20	37	1.8
00024918	Držalo ATSEL 2020-2T17	Leva	19.1	17	125	20	20	20	37	1.8
00024919	ATSEL 2020-3T09	Leva	18.8	9	125	20	20	20	32	2.4
