Proizvajalec: Slika za proizvajalca PRETEC

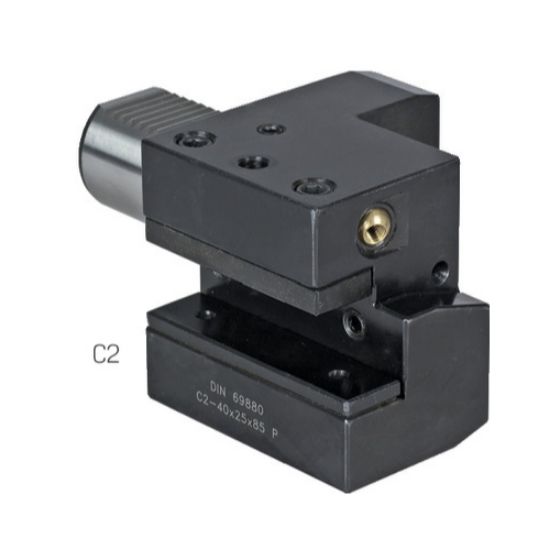

Držalo VDI DIN69880 oblika C2 levi 233550

Skupna šifra: 233550
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija
Ausführung:
- axial
- mit Kugelspritzdüse

Lieferung:
Unterlegscheibe verbaut.
Specifikacije

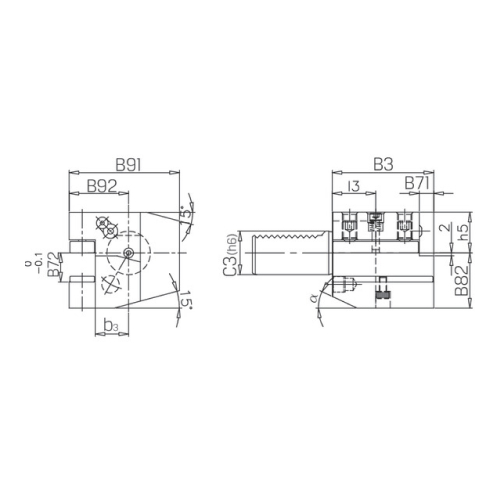

DIN-standard l<sub>3</sub> mm [C3] Premer vpenjala v mm [B3] Uporabna rezna dolžina v mm [B71] Uporabna dolžina [B72] Funkcijska višina v mm B72 mm [B82] Radialna višina v mm B82 mm [B91] Skupna širina v mm B91 mm [B92] Radialna širina v mm B92 mm Znamka
DIN 69880 20, 30, 40 16, 20, 25, 30, 60 44.00, 50.00, 55.00, 70.00, 125.00 5, 50, 7, 10, 16 12, 16, 20, 32 12, 16, 20, 32 22, 30, 38, 62 22, 30, 38, 62.5 43, 65, 58, 76, 125 43, 65, 58, 76, 125 24, 40, 33, 41, 62 24, 40, 33, 41, 62.5 PRETEC

Izberite različico

[C3] Premer vpenjala v mm:
[B3] Uporabna rezna dolžina v mm:
[B71] Uporabna dolžina:
[B82] Radialna višina v mm:
B82 mm:
[B72] Funkcijska višina v mm:
B72 mm:
[B91] Skupna širina v mm:
B91 mm:
[B92] Radialna širina v mm:
B92 mm:
l3 mm:
Slika Šifra Naziv [C3] Premer vpenjala v mm [B3] Uporabna rezna dolžina v mm [B71] Uporabna dolžina [B82] Radialna višina v mm B82 mm [B72] Funkcijska višina v mm B72 mm [B91] Skupna širina v mm B91 mm [B92] Radialna širina v mm B92 mm l3 mm
233550 C216X12X44 Werkzeughalter links DIN69880 C2-16x12x44 PRETEC 16 44.00 5 22 22 12 12 43 43 24 24 20
233550 C220X16X50 Werkzeughalter links DIN69880 C2-20x16x50 PRETEC 20 50.00 50 30 30 16 16 65 65 40 40 30
233550 C225X16X55 Werkzeughalter links DIN69880 C2-25x16x55 PRETEC 25 55.00 7 30 30 16 16 58 58 33 33 20
233550 C230X20X70 DRŽALO VDI DIN69880 C2 30x20x70mm - levi 30 70.00 10 38 38 20 20 76 76 41 41 30
233550 C240x25x85 DRŽALO VDI DIN69880 C2 40x25x85mm - levi / / / / / / / / / / / /
233550 C250x32x100 DRŽALO VDI DIN69880 C2 50x32x100mm - levi / / / / / / / / / / / /
233550 C260X32X125 Werkzeughalter links DIN69880 C2-60x32x125PRETEC 60 125.00 16 62 62.5 32 32 125 125 62 62.5 40
