Kliknite za povečavo slike

Držalo notranje PTUNR/L

Skupna šifra: PTUNR/L

Oznaka:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

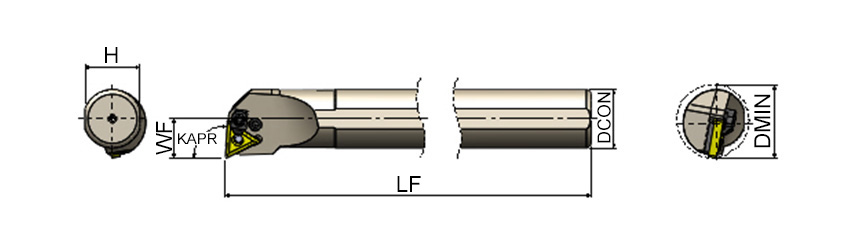

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?25	20	18,3	R	170	A20P PTUNR 16	TNM. 1604..	13	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?25	20	18,3	L	200	S20R PTUNL 16	TNM. 1604..	13	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?32	25	23	L	250	S25S PTUNL 16C	TNM. 1604..	17	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	L	300	S32T PTUNL 16C	TNM. 1604..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	L	350	S40U PTUNL 16C	TNM. 1604..	27	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	L	350	S40U PTUNL 22C	TNM. 2204..	27	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?63	50	47	L	400	S50V PTUNL 22C	TNM. 2204..	35	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?20	16	14,8	L	170	S16P PTUNL 16	TNM. 1604..	11	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	L	300	S32T PTUNL 22C	TNM. 2204..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	R	300	S32T PTUNR 22C	TNM. 2204..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	R	350	S40U PTUNR 22C	TNM. 2204..	27	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?63	50	47	R	400	S50V PTUNR 22C	TNM. 2204..	35	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?20	16	14,8	R	170	S16P PTUNR 16	TNM. 1604..	11	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	R	300	A40T PTUNR 16C	TNM. 1604..	27	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	R	300	A40T PTUNR 22C	TNM. 2204..	27	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	R	250	A32S PTUNR 16C	TNM. 1604..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	R	250	A32S PTUNR 22C	TNM. 2204..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?32	25	23	R	200	A25R PTUNR 16C	TNM. 1604..	17	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	L	250	A32S PTUNL 16C	TNM. 1604..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?25	20	18,3	L	170	A20P PTUNL 16	TNM. 1604..	13	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	L	300	A40T PTUNL 22C	TNM. 2204..	27	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	L	300	A40T PTUNL 16C	TNM. 1604..	27	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	L	250	A32S PTUNL 22C	TNM. 2204..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?32	25	23	L	200	A25R PTUNL 16C	TNM. 1604..	17	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?25	20	18,3	R	200	S20R PTUNR 16	TNM. 1604..	13	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?32	25	23	R	250	S25S PTUNR 16C	TNM. 1604..	17	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	R	300	S32T PTUNR 16C	TNM. 1604..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	R	350	S40U PTUNR 16C	TNM. 1604..	27	Akko

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

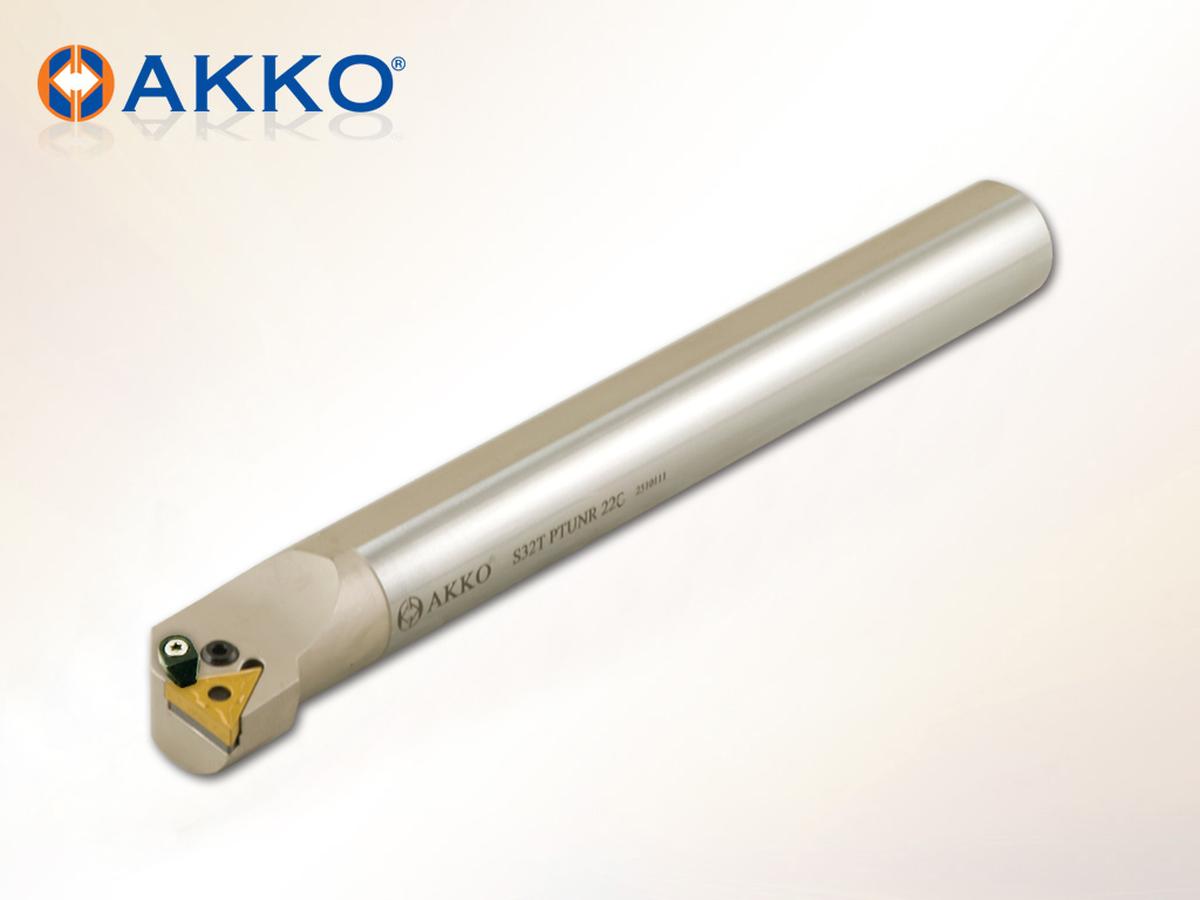

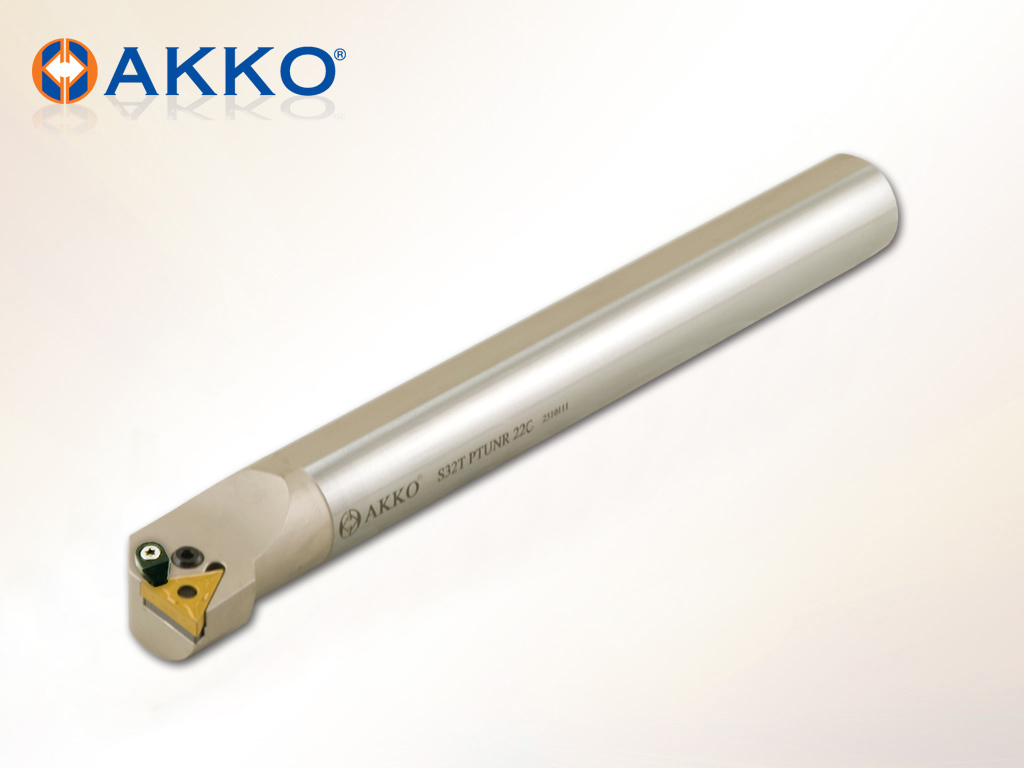

Držalo za notranje struženje PTUNR/L (za TNMG ploščice)

- tip izdelka: držalo za struženje
- izvedba: notranje
- tip: PTUNR/L
- kompatibilnost: TNMG ploščice

Kaj je držalo PTUNR/L
Držalo PTUNR/L je namenjeno notranjemu struženju izvrtin na CNC in klasičnih stružnicah. Uporablja se za vpenjanje TNMG ploščic (trikotna negativna geometrija 60°), ki omogočajo stabilno obdelavo in učinkovito odstranjevanje materiala pri večjih obremenitvah.

Ključne prednosti
- stabilno vpenjanje TNMG ploščic
- primerno za grobo in srednje grobo obdelavo
- dobra dostopnost zaradi 60° geometrije
- več rezalnih robov za ekonomično uporabo
- robustna konstrukcija za industrijsko uporabo

Tehnične lastnosti
- tip držala: PTUNR (desno) / PTUNL (levo)
- tip ploščice: TNMG
- kot ploščice: 60° (trikotna oblika, negativna)
- uporaba: notranje struženje kovin

Uporaba
- CNC notranje struženje
- groba obdelava izvrtin
- obdelava jekla in litine
- serijska in težja industrijska proizvodnja

D_min	?25, ?32, ?40, ?50, ?20, ?63
DCON	20, 25, 32, 40, 16, 50
H	18,3, 23, 30, 37,5, 14,8, 47
Izvedba	L, R
LF	170, 200, 250, 300, 400, 350
Oznaka	A20P PTUNL 16, A25R PTUNL 16C, A32S PTUNL 22C, A20P PTUNR 16, A25R PTUNR 16C, A32S PTUNL 16C, A32S PTUNR 22C, A40T PTUNL 16C, A32S PTUNR 16C, A40T PTUNR 16C, A40T PTUNR 22C, A40T PTUNL 22C, S20R PTUNL 16, S16P PTUNL 16, S32T PTUNR 22C, S50V PTUNL 22C, S20R PTUNR 16, S32T PTUNL 22C, S25S PTUNL 16C, S16P PTUNR 16, S32T PTUNR 16C, S40U PTUNL 22C, S40U PTUNR 16C, S50V PTUNR 22C, S25S PTUNR 16C, S40U PTUNR 22C, S32T PTUNL 16C, S40U PTUNL 16C
Primerna ploščica	TNM. 1604.., TNM. 2204..
WF	13, 17, 22, 27, 11, 35
Znamka	Akko

Izberite različico

Išči:

Oznaka:

Izvedba:

WF:

LF:

D_min:

DCON:

Primerna ploščica:

Šifra	Naziv	Oznaka	Izvedba	WF	LF	H	D_min	DCON	Primerna ploščica	Cena	V košarico
M.01.02.04.11.01	INTERNAL TURNING TOOLHOLDER S20R PTUNR 16	S20R PTUNR 16	R	13	200	18,3	?25	20	TNM. 1604..	Redna cena: 60,31 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.11.02	INTERNAL TURNING TOOLHOLDER S25S PTUNR 16C	S25S PTUNR 16C	R	17	250	23	?32	25	TNM. 1604..	Redna cena: 69,79 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.11.03	INTERNAL TURNING TOOLHOLDER S32T PTUNR 16C	S32T PTUNR 16C	R	22	300	30	?40	32	TNM. 1604..	Redna cena: 86,11 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.11.04	INTERNAL TURNING TOOLHOLDER S40U PTUNR 16C	S40U PTUNR 16C	R	27	350	37,5	?50	40	TNM. 1604..	Redna cena: 112,80 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.11.05	DRŽALO S32T PTUNR 22C	S32T PTUNR 22C	R	22	300	30	?40	32	TNM. 2204..	Redna cena: 86,11 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.11.06	INTERNAL TURNING TOOLHOLDER S40U PTUNR 22C	S40U PTUNR 22C	R	27	350	37,5	?50	40	TNM. 2204..	Redna cena: 112,80 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.11.07	INTERNAL TURNING TOOLHOLDER S50V PTUNR 22C	S50V PTUNR 22C	R	35	400	47	?63	50	TNM. 2204..	Redna cena: 136,08 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.11.08	INTERNAL TURNING TOOLHOLDER S16P PTUNR 16	S16P PTUNR 16	R	11	170	14,8	?20	16	TNM. 1604..	Redna cena: 57,70 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.11.11	INTERNAL TURNING TOOLHOLDER A40T PTUNR 16C	A40T PTUNR 16C	R	27	300	37,5	?50	40	TNM. 1604..	Redna cena: 136,08 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.11.13	INTERNAL TURNING TOOLHOLDER A40T PTUNR 22C	A40T PTUNR 22C	R	27	300	37,5	?50	40	TNM. 2204..	Redna cena: 136,08 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
