Držalo notranje PDUNR/L

Skupna šifra: PDUNR/L

Oznaka:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

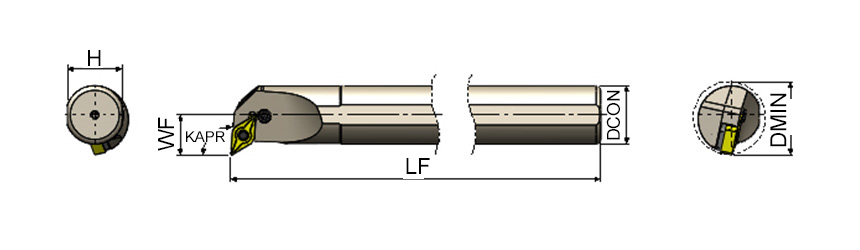

Zaloga	D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
DA	?32	25	23	L	250	S25S PDUNL 15	DNM. 1506..	19	Akko

Zaloga	D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
DA	?32	25	23	R	250	S25S PDUNR 11	DNM. 1104..	17	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?32	25	23	L	250	S25S PDUNL 11	DNM. 1104..	17	Akko

Zaloga	D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
DA	?32	25	23	R	250	S25S PDUNR 15	DNM. 1506..	19	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	L	250	A32S PDUNL 15	DNM. 1506..	22	Akko

Zaloga	D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
DA	?25	20	18,3	R	200	S20R PDUNR 11	DNM. 1104..	13	Akko

Zaloga	D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
DA	?25	20	18,3	R	170	A20P PDUNR 11	DNM. 1104..	13	Akko

Zaloga	D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
DA	?40	32	30	R	300	S32T PDUNR 15	DNM. 1506..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	L	300	A40T PDUNL 15	DNM. 1506..	27	Akko

Zaloga	D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
DA	?50	40	37,5	L	350	S40U PDUNL 15	DNM. 1506..	27	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?63	50	47	L	400	S50V PDUNL 15	DNM. 1506..	35	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?25	20	18,3	L	170	A20P PDUNL 11	DNM. 1104..	13	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?32	25	23	L	200	A25R PDUNL 11	DNM. 1104..	17	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?63	50	47	L	350	A50U PDUNL 15	DNM. 1506..	35	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	L	250	A32S PDUNL 11	DNM. 1104..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	R	350	S40U PDUNR 15	DNM. 1506..	27	Akko

Zaloga	D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
DA	?40	32	30	L	300	S32T PDUNL 15	DNM. 1506..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?63	50	47	R	400	S50V PDUNR 15	DNM. 1506..	35	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?40	32	30	R	250	A32S PDUNR 11	DNM. 1104..	22	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?63	50	47	R	350	A50U PDUNR 15	DNM. 1506..	35	Akko

Zaloga	D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
DA	?32	25	23	R	200	A25R PDUNR 11	DNM. 1104..	17	Akko

D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
?50	40	37,5	R	300	A40T PDUNR 15	DNM. 1506..	27	Akko

Zaloga	D_min	DCON	H	Izvedba	LF	Oznaka	Primerna ploščica	WF	Znamka
DA	?40	32	30	R	250	A32S PDUNR 15	DNM. 1506..	22	Akko

Zaloga	Izvedba	LF	WF	H	DCON	dmin	Oznaka	Znamka
DA	L	200	13	18,3	20	>=25	S20R PDUNL11	Akko

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

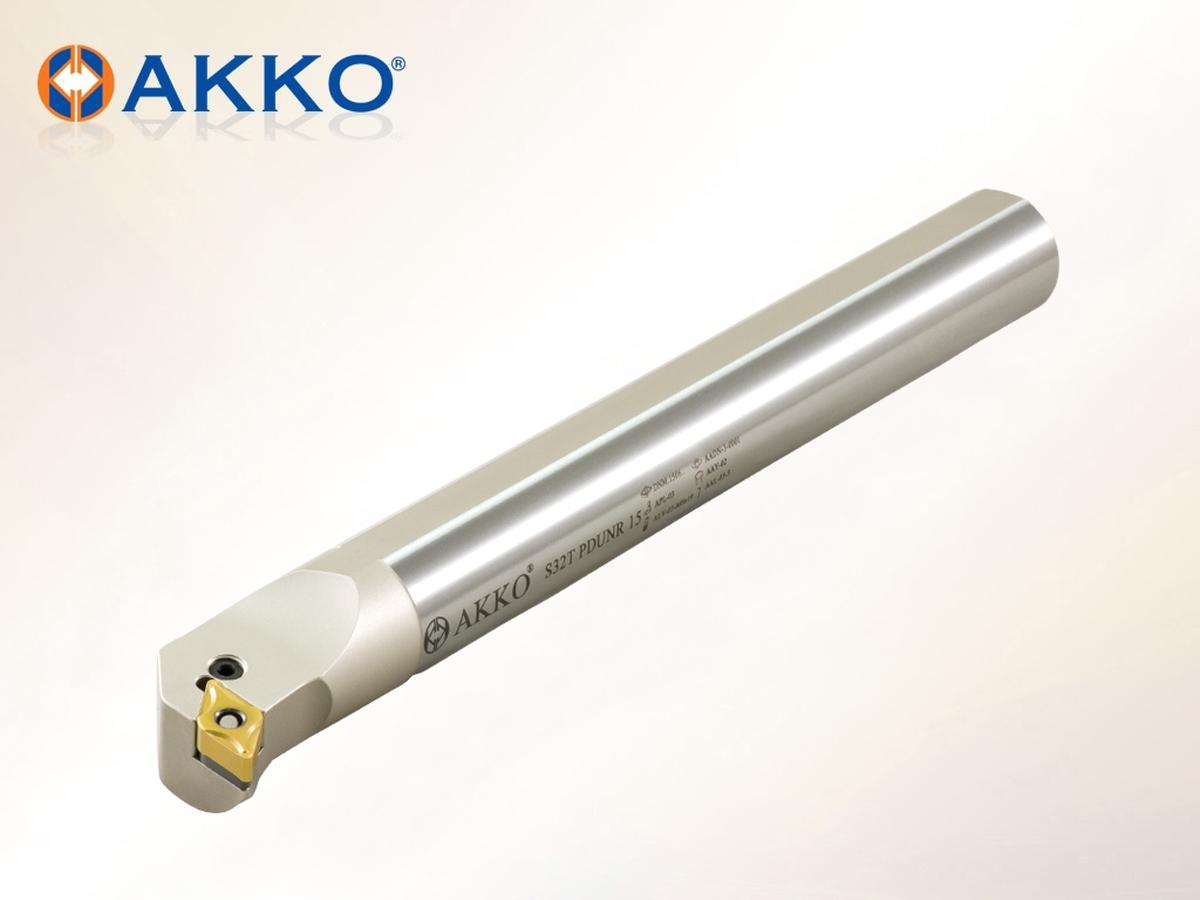

Držalo za notranje struženje PDUNR/L (za DNMG ploščice)

- tip izdelka: držalo za struženje
- izvedba: notranje
- tip: PDUNR/L
- kompatibilnost: DNMG ploščice

Kaj je držalo PDUNR/L
Držalo PDUNR/L je namenjeno notranjemu struženju izvrtin na CNC in klasičnih stružnicah. Uporablja se za vpenjanje DNMG ploščic (55° negativna geometrija), ki omogočajo dobro dostopnost do profilov in stabilno obdelavo pri večjih obremenitvah.

Ključne prednosti
- stabilno vpenjanje DNMG ploščic
- boljši dostop do profilov zaradi 55° geometrije
- primerno za grobo in srednje grobo obdelavo
- več rezalnih robov za ekonomično uporabo
- robustna konstrukcija za industrijsko uporabo

Tehnične lastnosti
- tip držala: PDUNR (desno) / PDUNL (levo)
- tip ploščice: DNMG
- kot ploščice: 55° (negativna geometrija)
- uporaba: notranje struženje kovin

Uporaba
- CNC notranje struženje
- obdelava izvrtin in profilov
- groba in srednje groba obdelava
- serijska in težja industrijska proizvodnja

Zaloga	DA
D_min	?25, ?40, ?32, ?50, ?63
DCON	20, 32, 25, 40, 50
H	18,3, 30, 23, 37,5, 47
Izvedba	R, L
LF	170, 250, 200, 300, 350, 400
Oznaka	A20P PDUNR 11, A32S PDUNR 15, A25R PDUNL 11, A40T PDUNL 15, A32S PDUNL 15, A20P PDUNL 11, A25R PDUNR 11, A32S PDUNL 11, A32S PDUNR 11, A40T PDUNR 15, A50U PDUNL 15, A50U PDUNR 15, S32T PDUNR 15, S25S PDUNR 15, S40U PDUNL 15, S25S PDUNR 11, S40U PDUNR 15, S50V PDUNR 15, S20R PDUNR 11, S32T PDUNL 15, S50V PDUNL 15, S25S PDUNL 11, S25S PDUNL 15, S20R PDUNL11
Primerna ploščica	DNM. 1104.., DNM. 1506..
WF	13, 22, 17, 27, 35, 19
dmin	>=25
Znamka	Akko

Izberite različico

Išči:

Oznaka:

Izvedba:

WF:

LF:

D_min:

DCON:

Primerna ploščica:

Šifra	Naziv	Oznaka	Izvedba	WF	LF	H	D_min	DCON	Primerna ploščica	Cena	V košarico
M.01.02.04.03.01	DRŽALO S20R PDUNR 11	S20R PDUNR 11	R	13	200	18,3	?25	20	DNM. 1104..	Redna cena: 60,31 € brez DDV	Prijavite se za nakup Na zalogi
M.01.02.04.03.02	DRŽALO S25S PDUNR 11	S25S PDUNR 11	R	17	250	23	?32	25	DNM. 1104..	Redna cena: 69,79 € brez DDV	Prijavite se za nakup Na zalogi
M.01.02.04.03.03	DRŽALO NOT. S32T-PDUNR 15	S32T PDUNR 15	R	22	300	30	?40	32	DNM. 1506..	Redna cena: 86,11 € brez DDV	Prijavite se za nakup Na zalogi
M.01.02.04.03.04	DRŽALO NOTRANJE S40U PDUN R-15	S40U PDUNR 15	R	27	350	37,5	?50	40	DNM. 1506..	Redna cena: 112,80 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.03.05	INTERNAL TURNING TOOLHOLDER S50V PDUNR 15	S50V PDUNR 15	R	35	400	47	?63	50	DNM. 1506..	Redna cena: 136,08 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.03.06	DRŽALO A20P PDUNR 11	A20P PDUNR 11	R	13	170	18,3	?25	20	DNM. 1104..	Redna cena: 71,47 € brez DDV	Prijavite se za nakup Na zalogi
M.01.02.04.03.07	DRŽALO A25R PDUNR 11	A25R PDUNR 11	R	17	200	23	?32	25	DNM. 1104..	Redna cena: 86,11 € brez DDV	Prijavite se za nakup Na zalogi
M.01.02.04.03.08	DRŽALO NOT. A32S PDUN R-15	A32S PDUNR 15	R	22	250	30	?40	32	DNM. 1506..	Redna cena: 103,32 € brez DDV	Prijavite se za nakup Na zalogi
M.01.02.04.03.09	DRŽALO NOT. A40T PDUN R-15	A40T PDUNR 15	R	27	300	37,5	?50	40	DNM. 1506..	Redna cena: 136,08 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
M.01.02.04.03.10	INTERNAL TURNING TOOLHOLDER A50U PDUNR 15	A50U PDUNR 15	R	35	350	47	?63	50	DNM. 1506..	Redna cena: 165,31 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
